Limpar Linha: Eliminar valor DN para conduta ou segmento de tubo

Disponível com o Archicad Collaborate.

Ao duplicar e editar tabelas de dimensões: Utilize o comando "Limpar Linha" na página do segmento de conduta ou tubo para eliminar entradas desnecessárias.

Como resultado, pode ser necessário reatribuir dimensões de elementos para elementos de modelo existentes.

Para segmento de conduta ou tubo:

  1. Seleccione uma linha DN da lista.

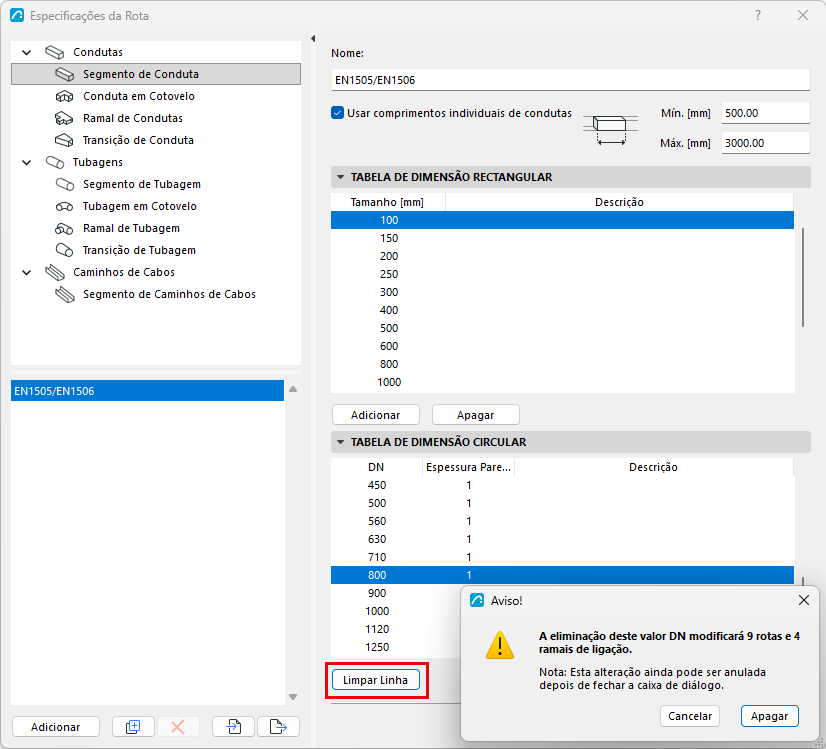

  2. Clique no botão Limpar Linha : Isto elimina os valores selecionados. O DN já não está disponível para ser atribuído a elementos do modelo.
  3. Aos elementos do modelo existentes que utilizam o DN eliminado é automaticamente atribuído um novo valor de DN (o próximo maior da lista)
    • Neste caso, recebe um aviso antes de continuar. Pode anular o comando Limpar Linha depois de sair da caixa de diálogo.

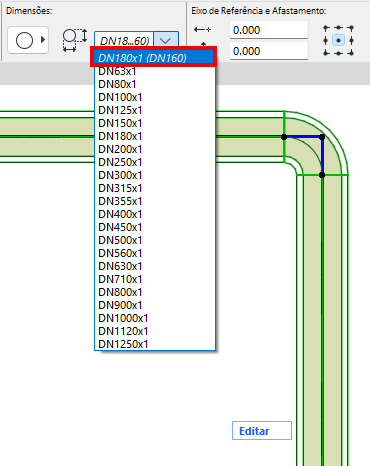

  4. Para cada elemento do modelo afetado, os dados DN actuais e anteriores são enumerados em itálico. Naturalmente, pode reatribuir as suas definições de DN conforme necessário.
