Dados de ventilação

Nota: As funções de cálculo para o MEP Designer estão disponíveis apenas com licenças de nuvem.

Criar um sistema de ventilação com elementos de condutas

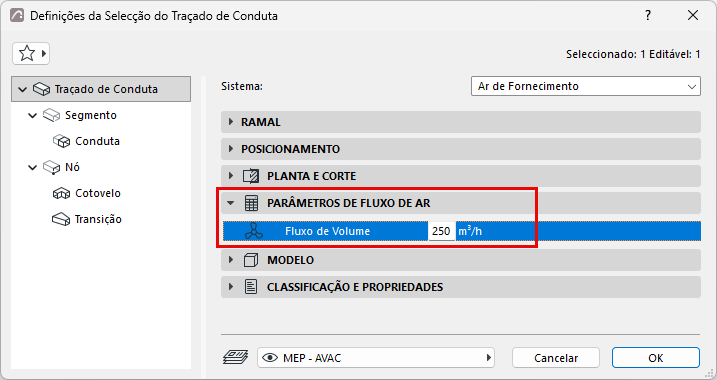

Para elementos do itinerário da conduta e do terminal (no diálogo de definições ou na Ccaixa de Informação)
- Introduzir valores de Fluxo de Volume
- Para os terminais: Escolha Ar de Extracção ou Ar de Insuflação (utilize a Caixa de Informação ou o painel Qualidade do Modelo MEP)
Adicionar os sistemas de ventilação ao Navegador de Sistema (ver Adicionar MEP ao Navegador de Sistema)

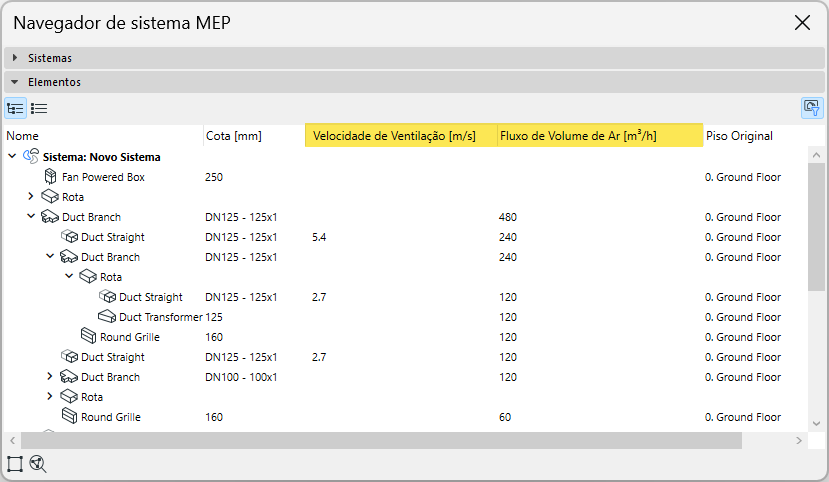

Verificar os cálculos do sistema no navegador: Seleccione um sistema na metade superior do navegador para ver as dimensões e os cálculos dos seus elementos listados abaixo:
- Os fluxos de volume são adicionados ao ponto de início do Sistema
- A velocidade é calculada para os traçados e segmentos
Estes dados baseiam-se nas dimensões dos elementos e nos dados de caudal volúmico introduzidos para os elementos terminais do sistema e para o traçado da conduta de extremidade aberta.

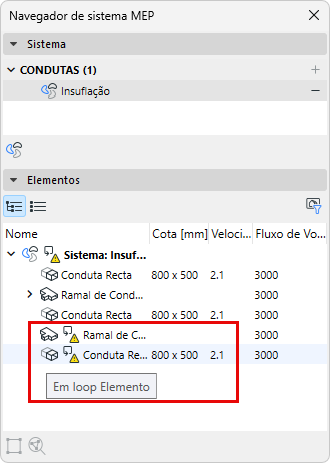

Nota: quando ocorrem loops no sistema, o caudal volúmico e a velocidade não podem ser calculados. Esses loops são marcados no Browser do Sistema.
Otimizar as dimensões da Conduta: Com base nos dados apresentados no Navegador do Sistema, utilize a ferramenta Optimizador de condutas para ajustar as dimensões conforme necessário.

É possível exibir esses dados para todas as partes do sistema usando rótulos e listas.

Está a ter problemas com a apresentação de dados MEP?

Por vezes, os dados apresentados (por exemplo, em rótulos e mapas) não são actualizados. Neste caso:

Certifique-se de que adicionou o sistema ao navegador de sistemas para acionar o cálculo (ver Adicionar MEP ao Navegador de Sistema )
Sem nada seleccionado no plano, utilize o comando do menu de contexto: Reconstrução de propriedades MEP

Nota: O comando Reconstruir Propriedades MEP está disponível a partir do Archicad 29.1.0. Em versões anteriores, faça o seguinte:
