Optimizador Hidráulico

O Optimizador Hidráulico redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como na velocidade mínima e máxima.

• Seleccione os percursos a redimensionar e, em seguida, abra o Optimizador Hidráulico (barra de ferramentas MEP ou Janela > Paletes)

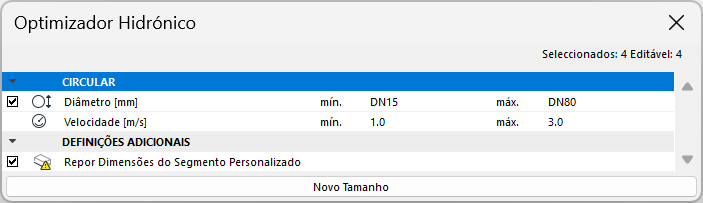

• Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar

Utilize esta caixa de diálogo depois de ter definido sistemas hidráulicos e verificado cálculos no Navegador de Sistema.

1. Abra o Optimizador de Tamanho de Conduta a partir da barra de ferramentas MEP ou em Janela > Paletes





2. Seleccione um ou mais traçados de conduta para redimensionar. A caixa de diálogo indica-lhe o número de elementos seleccionados e editáveis.





   Nota: um traçado pode não ser editável se o seu vegetal ou elemento estiver protegido.
3. Verifique os tipos de cota que pretende redimensionar (largura e/ou altura Rectangular, diâmetro Circular).
   • Verifique também se pretende incluir quaisquer segmentos personalizados na operação de redimensionamento.
   • Desmarque as cotas que pretende deixar como estão.

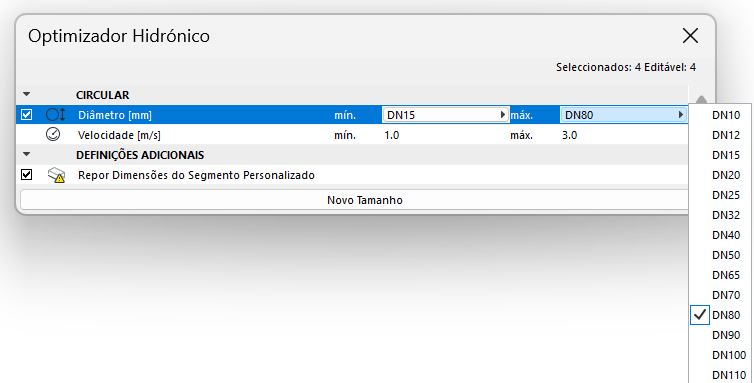

4. Definir o intervalo de valores para o diâmetro do tubo.
5. Defina o intervalo de valores para a velocidade com base nos seus requisitos específicos de valores mínimos e máximos.





   Nota: para definir um valor fixo em vez de um intervalo, introduza valores idênticos para mín. e máx.
6. Clique em Novo Tamanho.
   • Verifique o feedback dos resultados - se disser que nada foi redimensionado, então os seus traçados já se enquadram nos limites definidos no Optimizador Hidráulico.
   • Se o botão Novo Tamanho estiver cinzento, não tem traçados seleccionados ou editáveis
