Criar Item MEP Personalizado

Disponível com o Archicad Collaborate.

Utilize esta função para modelar um objecto MEP 3D personalizado se este não estiver disponível na sua biblioteca - por exemplo, uma válvula ou ligação específica que corresponda às dimensões e à lógica de ligação de que necessita.

  1. Na Planta ou na janela 3D, utilize elementos construtivos (p. ex., Parede, Laje, Objecto, Elemento MEP) para modelar um item MEP personalizado.

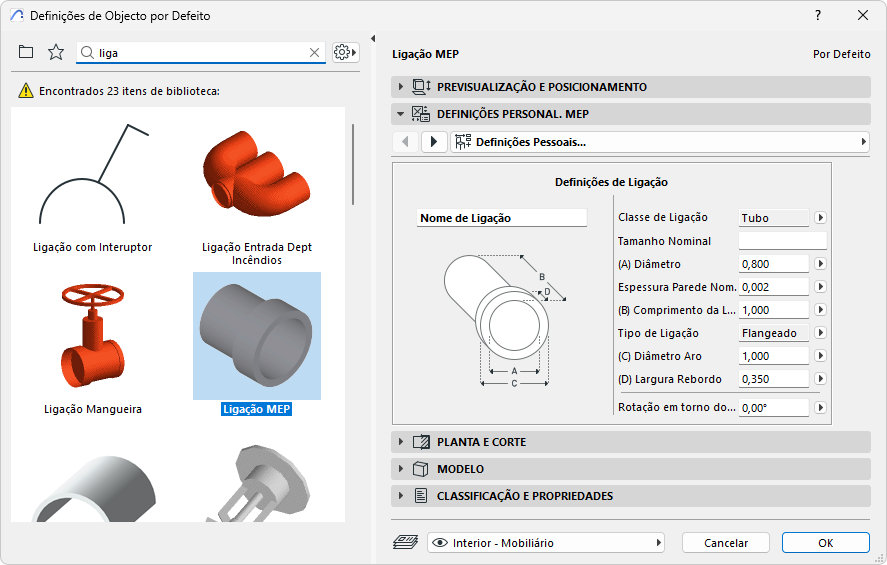

  2. Se o seu elemento MEP personalizado exigir uma ou mais ligações, terá de utilizar o objecto Ligação MEP como parte do seu elemento. Está disponível na Biblioteca MEP:

  3. Na janela 3D:
    • Utilize Ficheiro > Bibliotecas e Objectos > Guardar Selecção como > Item MEP.
    • Clique no comando Item MEP... na barra de ferramentas MEP
  4. Na caixa de diálogo que surge: introduza um Nome de Ficheiro e o destino para o objecto.

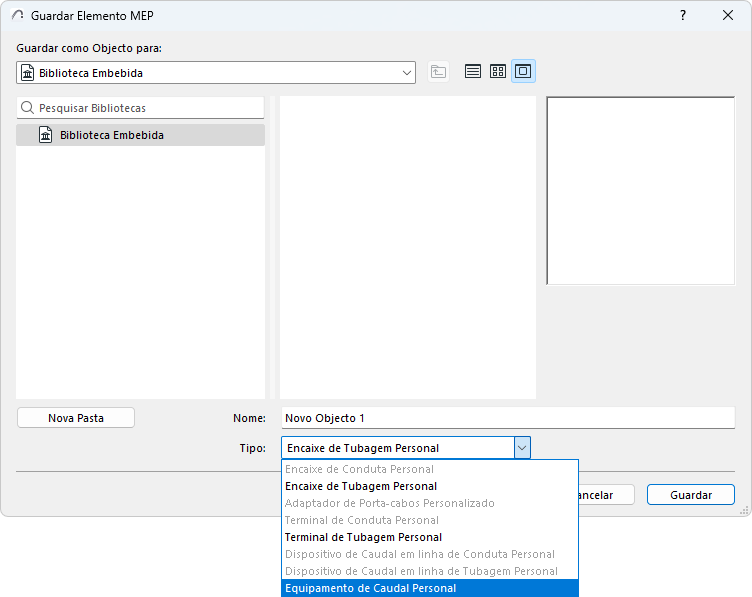

  5. Seleccione um Subtipo a partir da lista pendente Tipo:

    Nota: os subtipos disponíveis dependem do número e tipo de objectos Ligação MEP contidos no objecto personalizado. Se possuir apenas uma Ligação simples, os subtipos equipamento e inline (que requerem múltiplas ligações colineares) não estão disponíveis.
  6. Clique em Guardar. O novo objecto MEP é acessível a partir das definições de ferramenta do subtipo escolhido.
