Circuitos

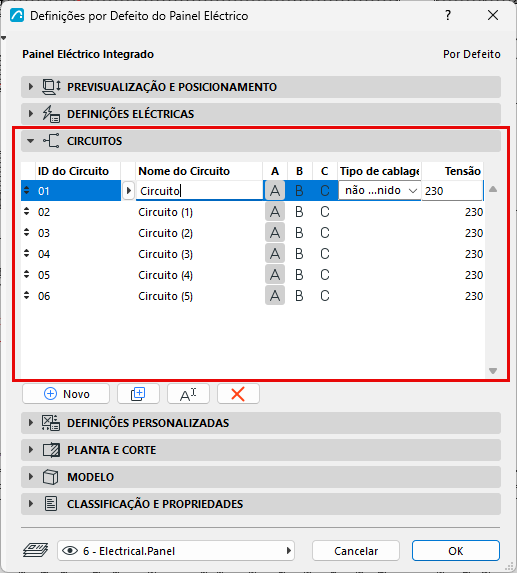

Utilize este painel para criar circuitos eléctricos para o seu Projecto. Pode criar novos circuitos, duplicar um circuito seleccionado da lista, renomear circuitos ou apagar um circuito seleccionado utilizando os botões abaixo da lista.
Para qualquer circuito criado, especifique o seguinte:
ID do Circuito
Gerado automaticamente com base nas definições dos campos Prefixo do ID e Estilo do ID.
Nome do Circuito
Especifique o nome do circuito.
A B C
Estes botões especificam quais as fases A, B e C que serão utilizadas pelo circuito. Para circuitos típicos na maioria dos projectos residenciais, é utilizada uma fase por circuito, pelo que deve seleccionar uma delas.
Certifique-se de que distribui as fases pelos circuitos de modo a que a Carga de Procura estimada seja aproximadamente a mesma para todas as fases. Seleccione as três fases para circuitos que incluam dispositivos eléctricos concebidos para o efeito.
Tipo de cablagem
Seleccione um tipo de cablagem para o circuito ou deixe o valor em “Não definido”. Os tipos de cablagem disponíveis e as respectivas áreas de secção transversal são definidos na caixa de diálogo Definições do Projecto Eléctrico.
Tensão
Especifique a Tensão (em Volts - V) utilizada pelo circuito.
