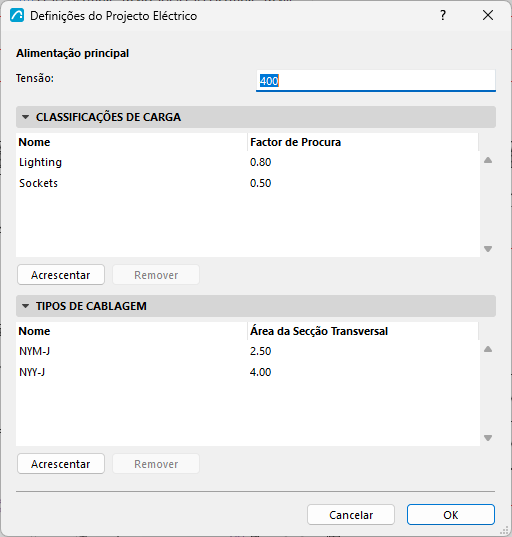

Definições do Projecto Eléctrico
Utilize esta caixa de diálogo para definir as opções eléctricas ao nível do projecto.
Abra a caixa de diálogo:
- utilizando o comando de menu Opções > Preferências do Projecto > Definições do Projecto Eléctrico , ou
- a partir da barra de ferramentas MEP.
Alimentação principal
Defina a Tensão (em Volts - V) da alimentação eléctrica principal do projecto.
Classificações de Carga
Especifique as classes de carga utilizadas pelos dispositivos eléctricos no projecto. Para cada classificação, especifique o Nome e o Factor de Procura.
Nota: O Factor de Procura é tipicamente um valor numérico entre 0 e 1, onde 1 significa nenhuma redução. É a relação entre a procura máxima realista de um grupo de cargas e a sua carga total instalada (ligada). A carga instalada é o máximo teórico que ocorreria se todas as cargas funcionassem simultaneamente na potência máxima. Nos cálculos, o Factor de Procura é aplicado a cada dispositivo: a Potência aparente (Carga) de um Dispositivo Eléctrico, em volt-amperes (VA), é multiplicada pelo Factor de Procura da sua Classificação de Carga para obter a sua Carga de Procura, também em VA:
Carga de Procura = Potência aparente (Carga) * Factor de Procura (por ex., 15 VA * 0,8 = 12 VA).
Tipos de cablagem
Especifique os tipos de cablagem utilizados pelos circuitos no projecto. Para cada um, especifique o seu Nome e Área da Secção Transversal (em milímetros quadrados).
