Rotulagem de Painel Eléctrico

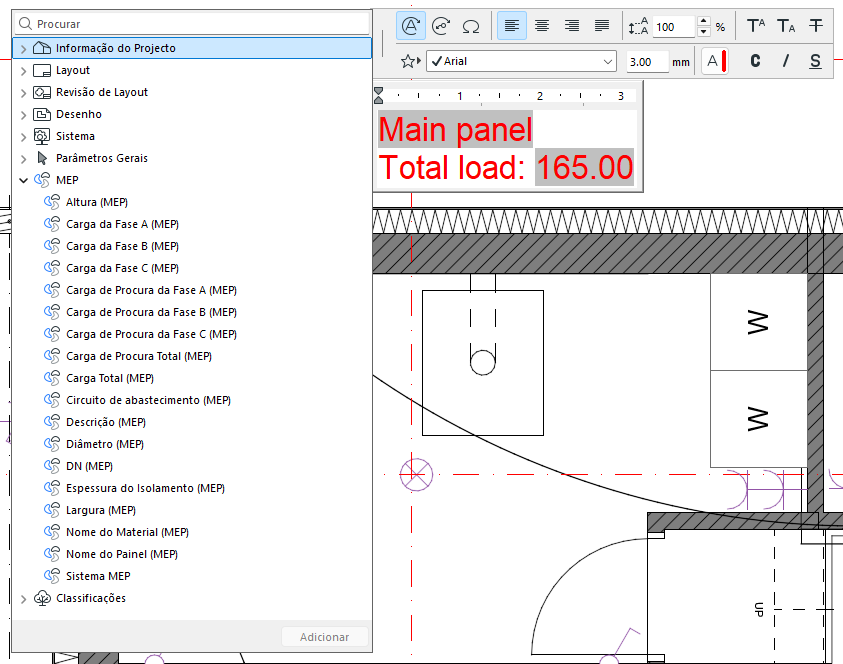

Para Painéis Eléctricos, estão disponíveis os seguintes parâmetros de Autotexto na categoria MEP.

Os parâmetros de Autotexto devolvem os seguintes valores:

Nome do Painel - O nome do Painel Eléctrico. No caso de circuitos, o nome do Painel ascendente.
Carga da Fase A, Carga da Fase B, Carga da Fase C - A carga total de potência aparente na respectiva Fase (A, B ou C). Cálculo: A Potência aparente de cada Dispositivo Eléctrico é distribuída igualmente pelas Fases utilizadas pelo circuito a que o dispositivo pertence. Carga da Fase A, B e C são as somas de todas as parcelas de carga atribuídas à Fase A, Fase B e Fase C, respectivamente.

Exemplo: Um Dispositivo Eléctrico tem uma Potência aparente de 15 VA e pertence a um circuito que utiliza apenas a Fase A (os circuitos e as respectivas fases são definidos na caixa de diálogo de definições de um elemento Painel Eléctrico). A carga total de 15 VA do dispositivo é adicionada a Carga da Fase A. Outro Dispositivo Eléctrico tem uma Potência aparente de 40 VA e pertence a um circuito que utiliza tanto a Fase A como a Fase B. A sua carga é dividida igualmente entre as duas Fases (40 VA ÷ 2), pelo que 20 VA são adicionados a Carga da Fase A e 20 VA a Carga da Fase B. Carga da Fase A = 15 + 20 = 35 VA. Carga da Fase B = 20 VA. Carga da Fase C = 0 VA.

Nota: Se a caixa de verificação Potência aparente estiver desmarcada para o dispositivo, ou se o dispositivo não estiver atribuído a nenhum circuito (o seu campo Admissão estiver definido como “Principal”), não contribui para a Carga da Fase A, B ou C.

Carga Total - A soma de Carga da Fase A, Carga da Fase B e Carga da Fase C.
Carga de Procura da Fase A, Carga de Procura da Fase B, Carga de Procura da Fase C – A carga de procura total na respectiva Fase (A, B ou C). Cálculo: A Potência aparente com que cada Dispositivo Eléctrico contribui para uma Fase é multiplicada pelo Factor de Procura da Classificação de Carga do dispositivo. Carga de Procura da Fase A, B e C são as somas de todas as Cargas de Procura atribuídas à Fase A, Fase B e Fase C, respectivamente.

Exemplo: Um Dispositivo Eléctrico contribui com 15 VA para a Carga da Fase A. A sua Classificação de Carga está definida como “Iluminação”, que tem um Factor de Procura de 0,8 (conforme especificado nas Definições do Projecto Eléctrico). O dispositivo adiciona, portanto, 15 * 0,8 = 12 VA a Carga de Procura da Fase A. Outro Dispositivo Eléctrico contribui com 20 VA cada para Carga da Fase A e Carga da Fase B. A sua Classificação de Carga está definida como “Tomadas”, que tem um Factor de Procura de 0,5. Portanto, adiciona 20 x 0,5 = 10 VA cada para Carga de Procura da Fase A e Carga de Procura da Fase B.

Carga de Procura da Fase A = 12 + 10 = 22 VA

Carga de Procura da Fase B = 10 VA

Carga de Procura da Fase C = 0 VA

Nota: Os dispositivos que não contribuem para Carga da Fase A, B ou C também não contribuem para Carga de Procura da Fase A, B ou C.

Carga de Procura Total - A soma de Carga de Procura da Fase A, Carga de Procura da Fase B e Carga de Procura da Fase C.
