Gestor de Carga (para Casos de Carga e Grupos de Carga)



O Gestor de Carga lista todos os Casos de Carga do projecto, organizados em Grupos de Carga.

A partir do Gestor de Carga, pode também importar e exportar Casos de Carga e Grupos de Carga.

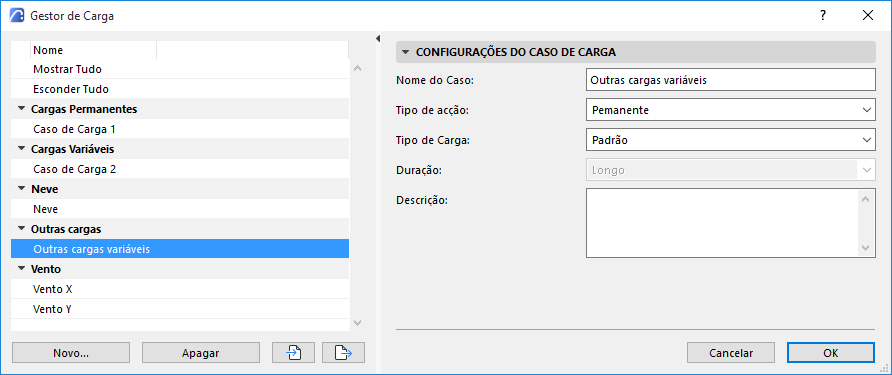

Figura 1. Gestor de Carga, com Caso de Carga seleccionado

Abrir o Gestor de CargaStructuralLoadManager_18x1800279.jpg

Dispõe das seguintes opções:

  • Opções > Gestor de Carga
  • Barra de ferramentas Engenharia Estrutural
  • Use o botão Editar Cargas no diálogo Combinação de Carga

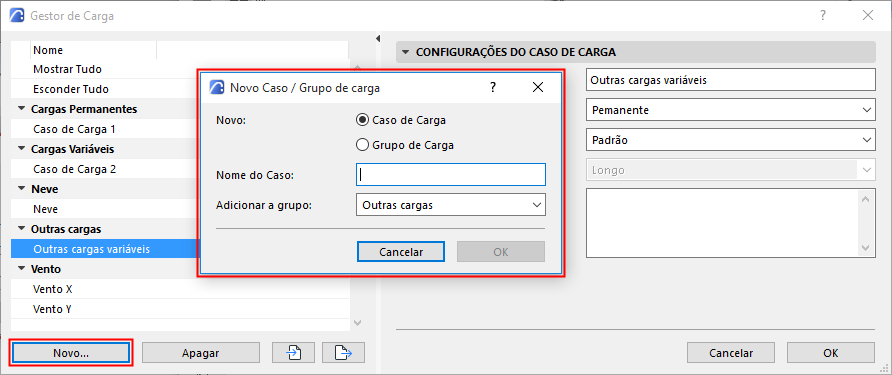

Criar Grupo de Carga ou Caso de Carga

  1. Clique em Novo
  2. No diálogo, seleccione Caso de Carga ou Grupo de Carga.


Para um novo Caso de Carga:

  1. Adicionar a Grupo: escolha um Grupo de Carga para o novo Caso de Carga e, depois, clique em OK
  2. O novo Caso de Carga é apresentado no lado esquerdo do diálogo.
  3. Seleccione o Caso de Carga para aceder às suas definições à direita.

Para um novo Grupo de Carga:

  1. Adicione um Nome de Grupo e, depois, clique em OK
  2. O novo Grupo de Carga é apresentado no lado esquerdo do diálogo.
  3. Seleccione o Grupo de Carga para aceder às suas definições à direita.

Clique em OK no diálogo Gestor de Carga para guardar as suas alterações.

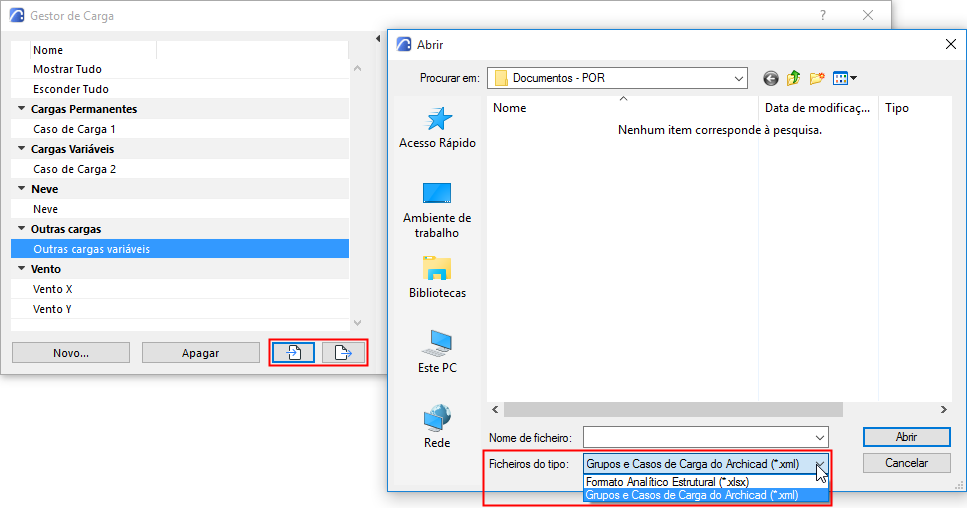

Importar e Exportar Casos de Carga e Grupos de Carga

Em Gestor de Carga, utilize os botões Importar-Exportar para transferir dados de Grupo de Carga e Caso de Carga.

  • O Archicad importa estes dados em formato XML ou SAF.
  • O Archicad só exporta estes dados em formato XML
