Criar/Actualizar Cargas Dinâmicas

Com esta funcionalidade, os engenheiros de estruturas podem criar automaticamente cargas dinâmicas em zonas.

Como funciona

  • Mapeie as suas zonas (através da respectiva Classificação) para a Categoria de Carga apropriada
  • As Categorias de Carga determinam os valores de carga dinâmica. O Archicad vem com definições de Categoria de Carga por defeito, que pode personalizar conforme as necessidades.
  • Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas

Que zonas criam cargas dinâmicas?

As cargas dinâmicas são criadas para zonas que satisfazem as seguintes condições:

  • a caixa de verificação "Gerar Cargas Dinâmicas" está activada (Definições de Zona)
  • a zona tem uma Classificação (Definições de Zona)
  • A Classificação de Zona é mapeada para uma Categoria de Carga (diálogo Mapeamento de Carga)

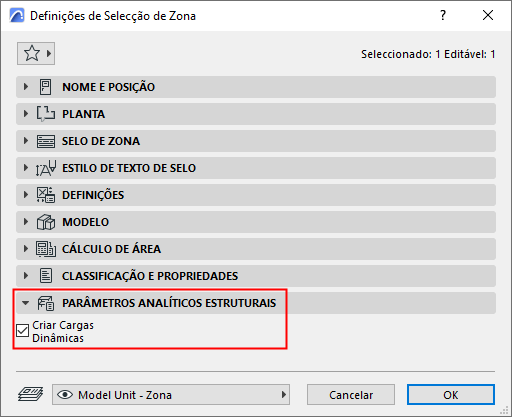

Activar a caixa de verificação: Gerar Cargas Dinâmicas

Activar isto em Definições de Zona ou nas Informações (painel Parâmetros Analíticos Estruturais):

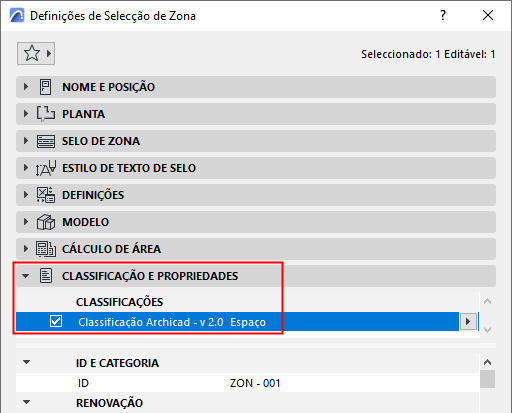

Classificar zona

Classificar uma zona em Definições de Zona ou nas Informações (painel Classificação e Propriedades):

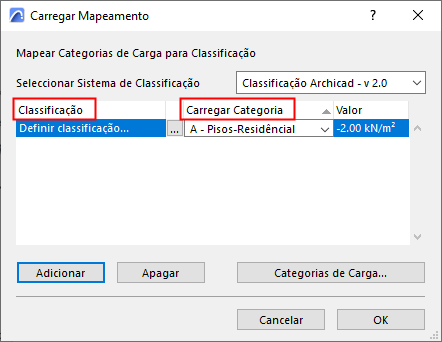

Configurar Mapeamento de Carga

  1. Abra Opções > Mapeamento de Carga
  2. Utilize esta tabela para mapear Classificações (coluna da esquerda) para Categorias de Carga.

    • Clique em Adicionar para criar tantas regras de mapeamento quantas forem necessárias
    • Este diálogo mostra o valor Categoria de Carga (para editar este valor, use o diálogo Categorias de Carga)

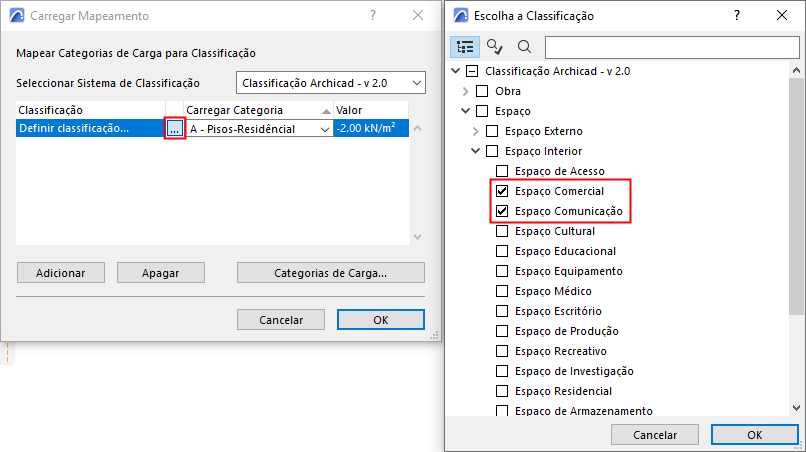

    • Pode mapear uma ou mais classificações de zona para qualquer Categoria de Carga única: aqui, as classificações "Sala de reuniões" e "Escritório" são mapeadas para uma única Categoria de Carga.


Comando Criar Cargas Dinâmicas

  1. Certifique-se de que o Modelo Analítico Estrutural está ligado: Utilize a opção Mostrar Modelo Analítico Estrutural
    • no menu Visualização
    • a partir da Barra de Ferramentas do Modelo Analítico Estrutural
  2. Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas
  3. Marque a caixa de Cargas Dinâmicas.
  4. Seleccione um Caso de Carga para a carga dinâmica.
  5. Clique em OK.

Verifique as cargas de superfície resultantes em 3D.



Actualizar Cargas Variáveis

Quando o modelo muda, é possível actualizar cargas dinâmicas da mesma forma:

Use Modelação > Elementos Analíticos Estruturais > Criar/Actualizar Cargas

Novas cargas dinâmicas são criadas, actualizadas ou apagadas conforme necessário, para reflectir alterações no modelo (por exemplo, geometria da zona, classificação) ou no mapeamento da carga.
