Definições de Ferramenta de Carga

Existem três ferramentas Carga no Archicad:

Para abrir as suas Definições, faça duplo clique na ferramenta na caixa de ferramentas.

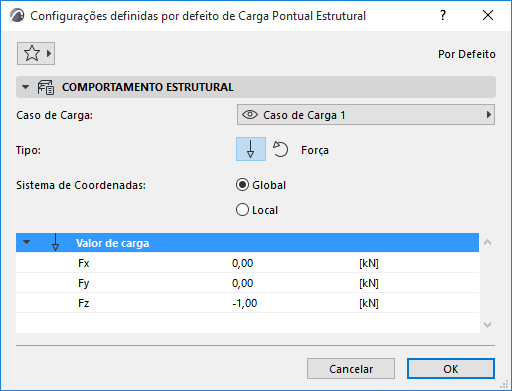

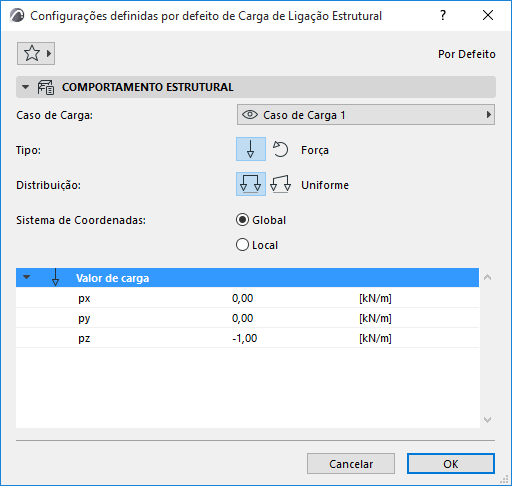

Definições de Carga Pontual	Definições de Carga de Linha

Caso de Carga

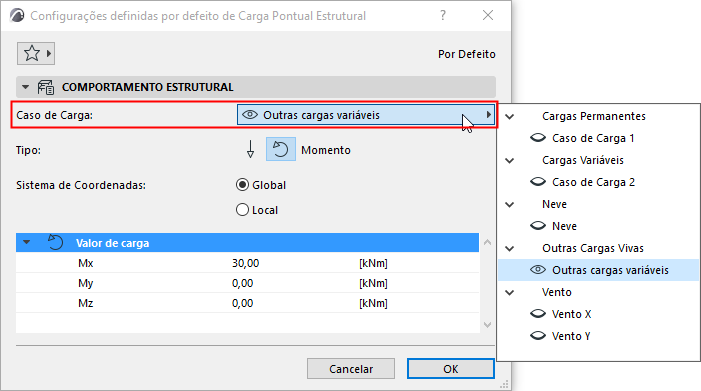

Escolha um Caso de Carga para este elemento de Carga.

O Caso de Carga determina se um elemento de Carga é, ou não, visível (semelhante à visibilidade do elemento em função do seu estado de Vegetal).

Note:

Defina o(s) Caso(s) de Carga visível(eis) utilizando a palete Caso de Carga, visível por defeito no ambiente de trabalho Estrutural.
O Caso de Carga visível pode ser guardado para cada vista, nas Definições de Vista.

Escolha Força ou Momento para descrever o comportamento da Carga.

O Momento é indicado com uma seta dupla e uma seta curva.

Força Pontual Momento Pontual

Descreve a distribuição da Carga ao longo do seu comprimento.

Uniforme: a Carga é distribuída uniformemente ao longo da aresta. Os valores da Carga são idênticos em ambas as extremidades.
Trapezoidal: os valores da Carga são diferentes nas duas extremidades. A intensidade da Carga varia linearmente entre os dois pontos.

Define o modo de interpretar a direcção vectorial do valor da Carga.

Global (Sistema de Coordenadas): o sistema de coordenadas global do projecto
Local (Sistema de Coordenadas): a direcção definida para o elemento principal da Carga

Para cada Carga, especifique a sua intensidade em cada direcção

Valor de Carga Pontual	Descrição
Força Pontual
Fx, Fy, Fz	A magnitude da Força aplicada na direcção X, Y e Z.
Momento Pontual
Mx, My, Mz	A magnitude do Momento aplicado em torno da direcção X, Y e Z.

Valor da Carga de Linha	Descrição
Força da Linha
px, py, pz	A magnitude da Força aplicada na direcção X, Y ou Z em todos os pontos ao longo da Carga de Linha
px1, py1, pz1	A magnitude da Força aplicada na direcção X, Y ou Z no ponto inicial da Carga de Linha
px2, py2, pz2	A magnitude da Força aplicada na direcção X, Y ou Z no ponto final da Carga de Linha
Momento da Linha
Mx, My, Mz	A magnitude do Momento aplicado na direcção X, Y ou Z em todos os pontos ao longo da Carga de Linha
Mx1, My1, Mz1	A magnitude do Momento aplicado na direcção X, Y ou Z no ponto inicial da Carga de Linha
Mx2, My2, Mz2	A magnitude do Momento aplicado na direcção X, Y ou Z no ponto final da Carga de Linha

Valor da Força da Superfície	Descrição
px, py, pz	Magnitude da Força aplicada na direcção X, Y ou Z da Carga de Superfície.

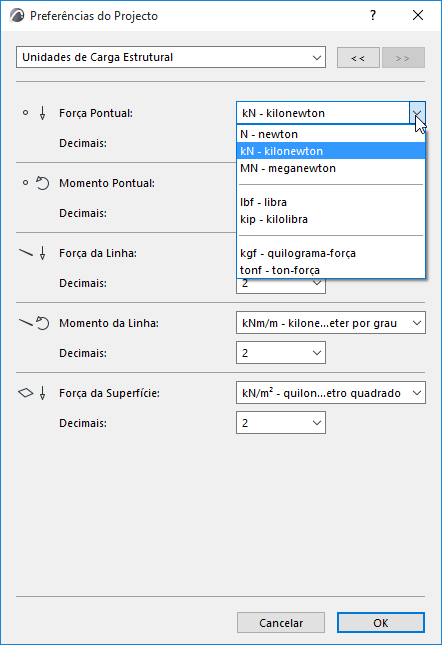

Para cada ferramenta e tipo de Carga, defina as respectivas unidades em Opções > Preferências do Projecto > Unidades de Carga Estrutural:
