Representação de Cargas

Escalonamento de Tamanhos de Carga (Cargas em Membros 1D)

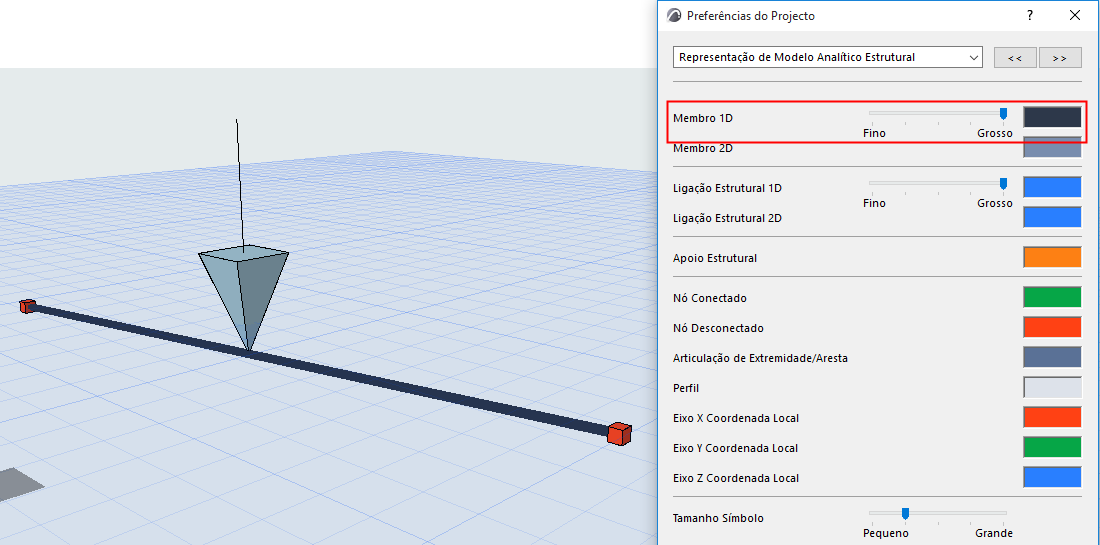

Para optimizar a visualização da Carga, o símbolo de Carga apresentado é automaticamente redimensionado com base na espessura do Membro 1D.

A espessura de um Membro 1D é definida em: Preferências do Projecto > Representação de Modelo Analítico Estrutural

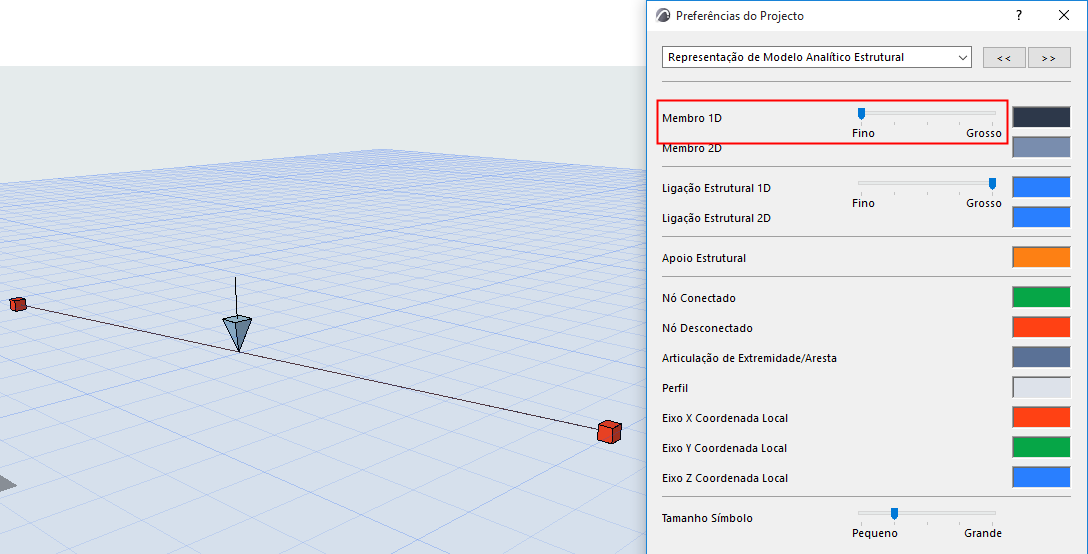

Por exemplo, um Membro 1D com uma menor espessura irá apresentar elementos de Carga mais pequenos.

Dica: defina a espessura do Membro 1D de modo a adequar-se às suas necessidades no projecto, mas tenha em mente que se trata de uma definição ao nível do projecto e que afecta a representação de elementos do Modelo Analítico Estrutural para todos os utilizadores Teamwork.

Mostrar Setas de Carga Pontual como Transparentes

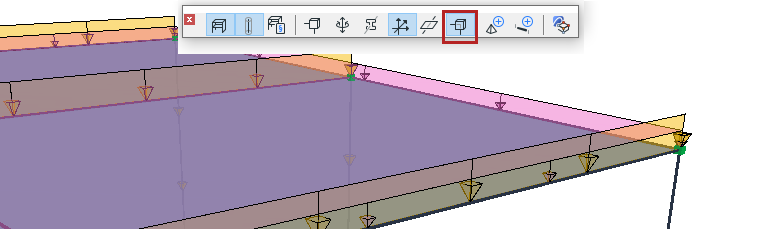

Use o comutador "Símbolos Transparentes" da barra de ferramentas Engenharia Estrutural. Estes afectam a visualização de setas de Carga Pontual nas vistas 3D.

Representação do Tamanho de Carga Mínimo e Máximo

Para melhorar a visibilidade no projecto, foram introduzidos limites geométricos na representação de Cargas.

Depois de alcançar determinados limites de intensidade (seja o valor mínimo ou o máximo), o tamanho das Cargas não se altera.

Os valores limite por defeito são os seguintes:

Ferramenta de Carga	Intensidade mínima	Intensidade máxima
Ponto	1 kN	1501 kN
Linha	1 kN/m	76 kN/m
Superfície	1 kN/m2	26 kN/m2

Nota: se necessário, estes valores mín./máx podem ser alterados a partir do registo.
