Representação de Modelo Analítico Estrutural

Mostrar/Esconder Modelo Analítico Estrutural

O Modelo Analítico Estrutural pode ser apresentado na Planta, janelas de Secção e vistas 3D.

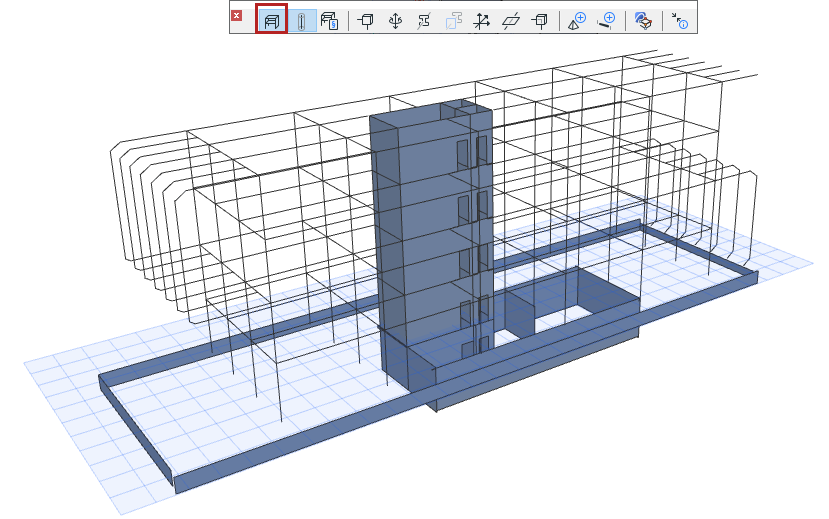

Utilize a opção Modelo Analítico Estrutural

na Barra de Ferramentas do Modelo Analítico Estrutural
no menu Visualização

O estado Mostrar/Esconder é específico de cada vista (se estiver ligado numa vista, pode estar desligado noutra).

Importante: os elementos Archicad só fazem parte do Modelo Analítico Estrutural se tiverem determinadas definições geométricas e de propriedades. Ver Elementos do Modelo Analítico Estrutural .

Mostrar Modelo Físico Transparente

Se a opção Mostrar Modelo Analítico Estrutural estiver ligado:

Utilize a opção Modelo Físico Transparente para também visualizar o Modelo Físico de forma transparente, na visualização actual:

Mostrar Componentes do Modelo Analítico Estrutural

Utilize os seguintes controlos de opções adicionais para visualizar ou esconder componentes do Modelo Analítico Estrutural. Os controlos estão disponíveis em:

Barra Ferramentas Modelo Analítico Estrutural
Visualização > Opções de Modelo Analítico Estrutural
Exibir > Elementos em 3D Exibir > Filtrar e Cortar Elementos em 3D (para suporte estrutural e elementos de ligação)

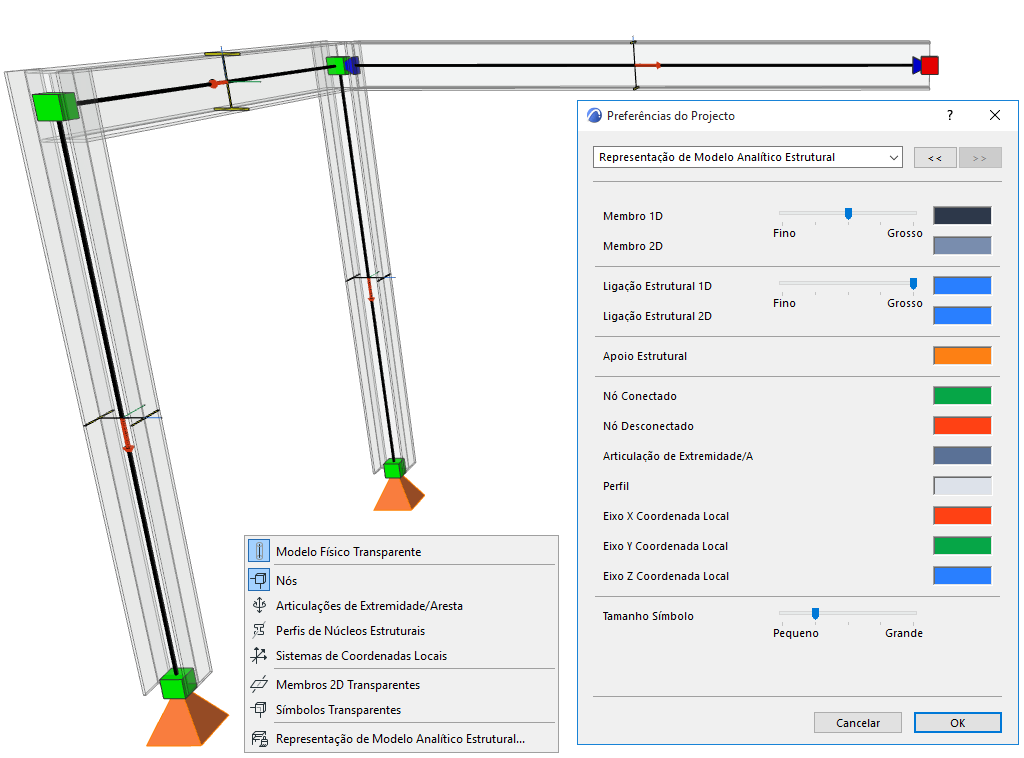

Personalize as cores dos componentes em Representação de Modelo Analítico Estrutural (Preferências)

Mostrar Nós

Visualize nós nas extremidades e cantos dos Membros 1D e 2D.

Nós de Ligação: Feedback das Cores

Por defeito:

Um nó verde representa um ponto de conexão ou intersecção correcta entre Membros Analíticos ligados
Um nó vermelho representa um ponto ou extremidade que está livre (nenhuma ligação necessária) ou que não está conectado / não é apoiado:
Figura 1. 1: Apoiado, 2: Conectado, 3: Extremidade livre (Cantiléver), 4: Não conectado, 5: Não apoiado
