Regras de Geração do Modelo Analítico Estrutural

As Regras de Geração aplicam-se ao Modelo Analítico Estrutural, para o optimizar para a exportação para softwares de análise estrutural.

As Regras de Geração actuais entram automaticamente em vigor sempre que activa o Modelo Analítico Estrutural - não tem de activar as regras através de um comando.

Cada conjunto de Regras de Geração inclui:

• Regras de Ajuste: estas regras ajustam (alongam, reduzem, afastam) Membros 1D e 2D para se obter continuidade entre os nós. A continuidade é necessária para a análise estrutural, pois um modelo desligado resulta em erros.
• Articulações de Extremidade/Aresta: defina uma regra geral para processar articulações de Extremidade/Aresta que não possuam ligações. (Esta função pode ser útil se o software de análise de recepção exigir que todas estas articulações sejam "Rígidas".)
• Filtragem de Aberturas: defina regras que assegurem que aberturas muito pequenas e partes de Membros 2D muito estreitas sejam ignoradas no modelo de Análise Estrutural.

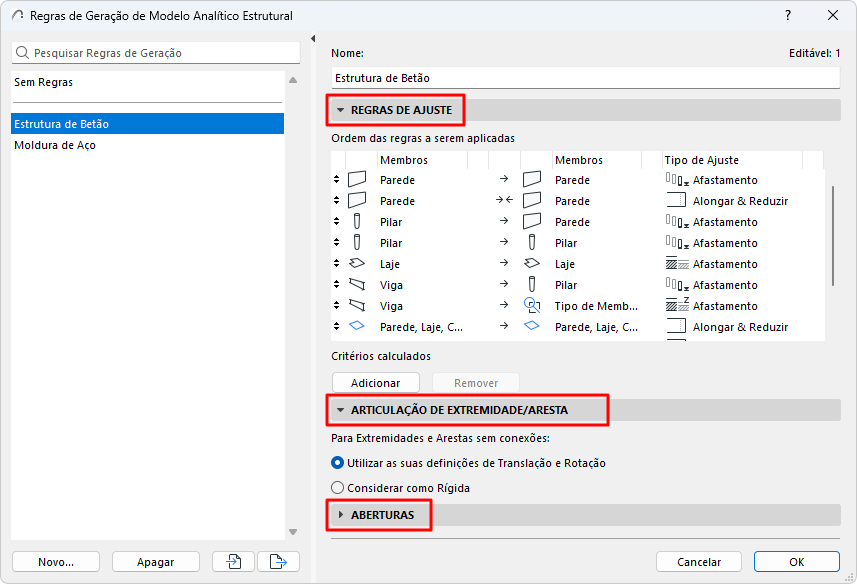

Abra esta caixa de diálogo a partir de:

• Modelação > Regras de Geração do Modelo Analítico Estrutural
• Barra Ferramentas Modelo Analítico Estrutural









O ficheiro-tipo original inclui vários conjuntos pré-definidos de Regras de Geração (mais uma opção Sem Regras). Experimente as pré-definições.

Se precisar editar as Regras, clique em Adicionar para fazer uma cópia do conjunto de Regras seleccionado e, depois, ajuste-as.
