Exportar Ficheiro SAF do Archicad

A exportação baseia-se nas definições de Tradutor SAF do projecto Archicad actual. (Ver Tradutores SAF - Descrição Geral.)

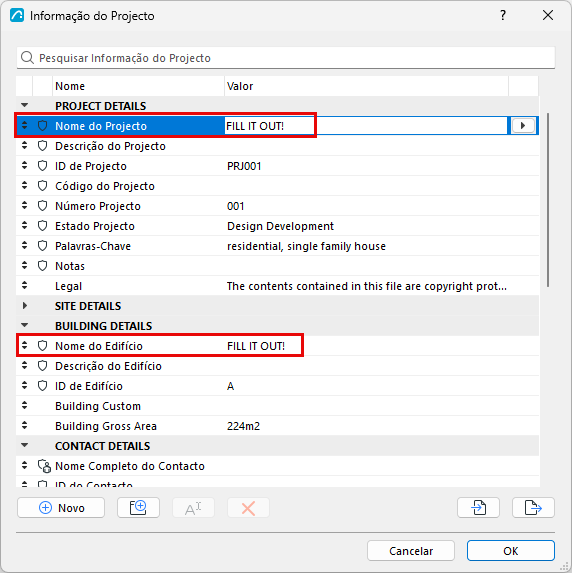

Dica: antes de exportar, recomenda-se o preenchimento dos campos seguintes na caixa de diálogo Informação Projecto (Ficheiro > Informações > Informação do Projecto).
  • Nome do Projecto
  • Nome do Edifício

    Estes dados serão visíveis nos separadores Projecto e Dados de Modelo do ficheiro SAF.



Para exportar o modelo analítico estrutural, siga um dos seguintes procedimentos:

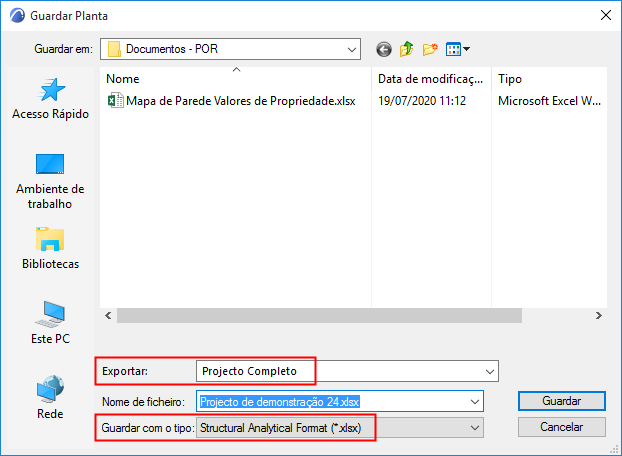

  • No projecto Archicad (na Planta ou Janela 3D), utilize Ficheiro > Guardar Como
  • Escolher Formato Analítico Estrutural (*.xlsx)
  • No pop-up Exportar, defina se pretende exportar o projecto completo, os elementos visíveis na sua visualização actual ou elementos seleccionados.

  • Utilize Documentação > Publicar para exportar os membros analíticos visíveis nas suas vistas publicadas. (Ver Editor.)

Pode também utilizar uma ferramenta de ligação a ferramentas de análise específicas, para um fluxo de trabalho mais rápido:

  • Frilo Connection (desenvolvido pela Graphisoft): ver Exportar para FRILO .
  • SCIA Connection (desenvolvido pela SCIA), disponível para descarregar aqui: Add-ons por Parceiros
