Mapeamento de Perfil - Exportar

Vá para Ficheiro > Interoperabilidade > SAF > Tradutores SAF.

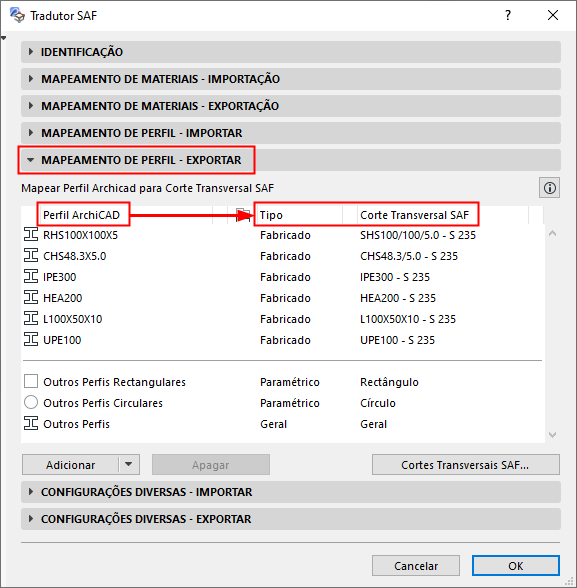

Utilize o painel Mapeamento de Perfil - Exportar para mapear Membros 1D que sejam Perfis Complexos para os seus equivalentes exactos ("Corte Transversal SAF") no software de recepção.



Tipos de Corte Transversal no SAF

O SAF por defeito define quatro Tipos de Corte Transversal:

  • Fabricado: cortes transversais manufacturados industrialmente, com nome por defeito.
  • Composto: corte composto com base em múltiplos perfis manufacturados (p. ex., duas secções em I). Exemplo de introdução de corte transversal composto: perfil = IPE200 e parâmetros = 10 mm (distância entre perfis).
  • Paramétrico: Cortes Transversais definidos por forma e dimensões (parâmetros).
  • Geral: serve para definir qualquer forma geral do corte transversal. Consiste em um ou mais polígonos fechados, incluindo vãos. Estes não usam nomenclatura por defeito.
