Use uma base de dados externa para traduzir perfis não mapeados

Os Perfis Archicad de saída e os Perfis SAF 1D de entrada são mapeados com base nas definições dos painéis Mapeamento de Perfis (para Exportar e Importar, respectivamente).

Para aqueles que NÃO estejam mapeados por nome na lista Mapeamento de Perfis: pode activar o mapeamento automático com base num banco de dados por defeito. Isso pode economizar muito tempo e esforço em comparação com o mapeamento manual.

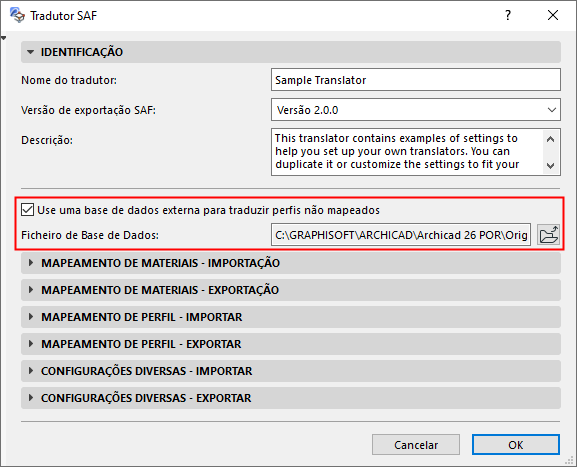

Active esta caixa de verificação no painel Identificação do Tradutor SAF.



Se marcar esta caixa, o mapeamento de perfis referir-se-á a uma lista pré-definida (um ficheiro Excel chamado "ExternalDB") para mapear todos os perfis Archicad de saída e os Cortes Transversais de entrada, fabricados, que NÃO são mapeadas por nome nos painéis Mapeamento de Perfis.

Nota: para cada Corte Transversal SAF recebido que não tenha um Perfil correspondente no Archicad, é automaticamente criado um novo atributo de Perfil, com base na base de dados de Perfis de Aço Standard. Ver Utilizar Perfil de Pilar ou Viga em Aço Standard.

Localização e edição do arquivo externo de banco de dados (Cortes Transversais SAF Fabricados)

O arquivo Excel “ExternalDB” está localizado na pasta Por Defeito, onde instalou o Archicad.

Verifique também no site de Descargas os arquivos de banco de dados predefinidos que pode usar para essa finalidade. (Ver Descarregue arquivos de dados SAF optimizados para aplicações estruturais .)

É possível criar seu próprio arquivo de banco de dados, salvá-lo e depois navegar no arquivo personalizado. Deve usar um arquivo Excel consistindo numa única tabela, com as mesmas duas colunas e nomes da coluna do arquivo por defeito fornecido.

Importante:  Pode copiar e editar o arquivo ExternalDB por defeito fornecido no modelo Archicad, mas NÃO o renomeie ou mova!

Prioridade das Regras de Mapeamento

As regras de mapeamento de Perfis Archicad e cortes transversais SAF fabricados são aplicadas na seguinte ordem:

  1. Mapeamento por nome, com base na lista no painel Mapeamento do Perfil
  2. Base de dados externa (desde que a caixa "Usar base de dados externa" esteja assinalada).
  3. Definição "Outros Perfis". Esta é a definição abrangente para os Perfis Archicad que não foram mapeados nas etapas 1 e 2 acima.
