Verificação de Qualidade de Modelo Físico
Introdução
A verificação de Qualidade de Modelo Físico ajuda-o garantir que o Modelo Físico está correcto, filtrando determinadas anomalias de modelação e geométricas. Tal como acontece com outros tipos de Verificação de Modelo, os resultados (apresentados no Relatório de Verificação de Modelo) chamam a sua atenção para potenciais problemas.
Assim, irá, provavelmente, realizar a Verificação de Qualidade de Modelo Físico antes de aplicar as regras de Ajuste e de gerar o Modelo Analítico Estrutural.

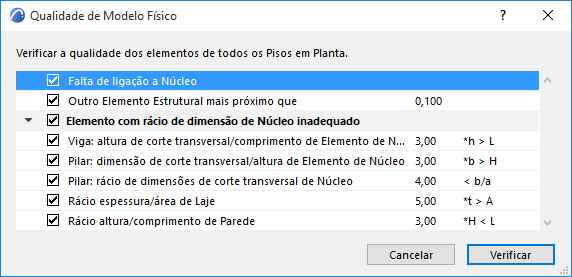

O diálogo de Verificação da Qualidade de Modelo Físico contém uma lista de verificação de parâmetros. Pode verificar o modelo com base em todos os parâmetros listados ou apenas em alguns. Cada parâmetro é brevemente descrito abaixo (ver Parâmetros de Verificação de Modelo Físico).
Os valores limite / de tolerância destes parâmetros podem ser personalizados - p. ex., para estarem conformes aos padrões de modelação ou às regras do seu software de análise estrutural.
Como Funciona a Verificação de Qualidade de Modelo Físico
- Foca-se em elementos construtivos físicos (não Membros 1D e 2D)
- Os elementos construtivos são tidos em consideração, independentemente da sua Função Estrutural (excepto um parâmetro: ver Outro Elemento Em Carga mais próximo que)
- Apenas são verificados elementos visíveis
- Se existirem elementos seleccionados: apenas são verificados os elementos seleccionados
Executar a Verificação de Qualidade de Modelo Físico
Na Janela 3D/Planta/Secção:
- Abra Modelação > Verificação de Modelo > Qualidade de Modelo Físico
- A Verificação de Qualidade de Modelo Físico baseia-se nos parâmetros listados (para mais pormenores, veja Parâmetros de Verificação de Modelo Físico). Desmarque qualquer parâmetro que não deva ser tido em consideração.
- Clique em Verificar.
- O Relatório de Verificação de Modelo abre-se para apresentar resultados.
