Mensagens de aconselhamento (Avaliação Energética)

Erros e Soluções Recomendadas

(resolução obrigatória antes de continuar)

• As propriedades físicas de materiais usados não estão definidas.
• Ícone de erro: “Materiais de Construção com propriedades em falta”
• Lista de Materiais de Construção em falta
• A fazer: "Seleccione o Material de Construção relevante no diálogo dedicado e introduza os valores em falta (são obrigados a ser mais do que zero) no painel de Propriedades Físicas."
• "Dados Climáticos não estão disponíveis." (em falta ou o servidor encontra-se inacessível)
• Ícone de erro, "Dados Climáticos não estão disponíveis."
• "Para editar os Dados Climáticos, abra a caixa de diálogo Definições Ambientais na palete Revisão do Modelo."
• “Um ou mais Materiais de Construção/Composições está/estão em falta.”
• Ícone de erro, "Estruturas com atributos em falta."
• Lista de estruturas com Material de Construção em falta
• "Seleccione os elementos modelo relevantes e edite o seu atributo Material de Construção."
• "Erro de execução da Simulação de Energia." (erros de motor durante a simulação de energia por hora)
• Ícone de erro, "Erros de motor da simulação."
• Lista de <Código + descrição do erro de motor>.
• A fazer: "Contactar apoio técnico:"
• “Nenhum Perfil de Operação válido seleccionado.”
• Ícone de erro, "Perfil de Operação está em falta ou não definido."
• A fazer: "Seleccione um perfil disponível no diálogo Perfil de Operação."
• "Erro de análise do modelo energético."
• Ícone de erro, "Análise do modelo energético não encontrou qualquer estrutura ou vãos."
• A fazer: "Teste a geometria das Zonas e actualize-a utilizando o comando Actualizar Zonas."

Avisos e Soluções Recomendadas

(resolução opcional antes de continuar)

• "Zonas estão desactualizadas e/ou possuem erros." (ou seja, não actualizadas, zonas sobrepostas, zonas visíveis que não estão atribuídas a qualquer TB) - zonas em vegetais escondidos não irão aparecer
• "Zonas desactualizadas:"
• Lista de Zonas - ID da zona, nome da zona, nome do bloco térmico
• A fazer: "Teste a geometria das Zonas acima e actualize-a utilizando o comando Actualizar Zonas."
• "Os dados da localização variam entre localização do projecto e dados climáticos."
• Ícone de aviso, “Dados de localização não correspondem entre localização do projecto e dados climáticos."
• A fazer: "Ou se modifica a localização do projecto na caixa de diálogo Definições de localização, ou se modificam as definições climáticas no diálogo Definições Ambientais, acedidas através da palete Revisão do Modelo.”
• O sistema de edifício simplificado está ligado a um Bloco Térmico.

  "Blocos Térmicos com sistema de construção simplificado:"

  • Lista de Blocos Térmicos - amostra de cor, número, nome
  • A fazer: "Escolha definições detalhadas no diálogo Sistemas do Edifício e adicione o detalhes relevantes de sistemas AVAC utilizado no edifício."
  • Ícone de aviso, "Membrana do edifício não está fechada porque a parede externa contém um vão vazio."
  • A fazer: "Reveja a lista de Vãos e modifique qualquer vão vazio se necessário."
• "Membrana do edifício contém um ou mais vãos vazios."

Nas listas Estruturas e Vãos, emerge um ponto de exclamação de aviso amarelo junto aquelas entradas que contêm dados errados ou em falta. (Os itens problemáticos da lista também são realçados a cor-de-rosa.)

Ver Atribuição e Introdução Adicional de Dados.

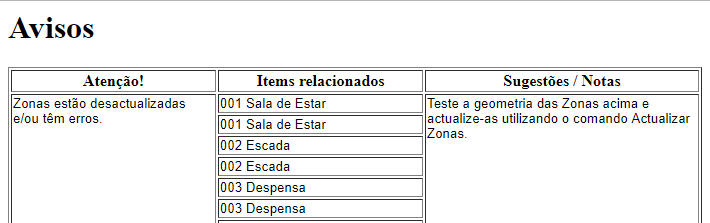

Mostrar Lista no Browser

• Prima o botão Mostrar Lista no Browser do diálogo Mensagens de aconselhamento para visualizar a lista de erros e avisos numa janela do navegador. Desta forma, a lista pode permanecer aberta como referência enquanto fixa o modelo do edifício no Archicad seguindo as instruções do campo Sugestões / Notas.
