Definições Gerais para Avaliação Energética

Unidades

A Avaliação Energética utiliza as unidades de cálculo por si definidas no Archicad, em Opções > Preferências do Projecto > Unidades de Cálculo. Assim, a Avaliação Energética utiliza as mesmas unidades que o Projecto Archicad em que é aplicada.

Opções adicionais de definição da unidade:

• Ao definir componentes dos sistemas de Aquecimento e Ventilação na caixa de diálogo Sistemas de Edifícios, escolha Celsius ou Fahrenheit para a temperatura da água.

  Desta forma, por exemplo, pode definir a escala da temperatura da Geração de água quente independentemente de outras unidades. (Isto pode ser útil se o seu país utilizar dimensões métricas e temperaturas Fahrenheit ao mesmo tempo.)

• Nos painéis do Calculador valor U (valor R) e Sobreposição Valor U (valor R), clique no pop-up para alternar entre o valor U e o valor R, conforme necessário.

Convenções de Modelação Gerais

Para os melhores resultados com a Avaliação Energética, siga estas convenções de modelação de energia de edifícios no Archicad:

• Utilize a ferramenta Malha para modelar o nível de terreno do local do edifício, sobretudo se este for irregular.
• Não utilize múltiplas paredes (ou lajes ou coberturas) paralelas separadas para modelar estruturas compostas. Se existirem construções no modelo do edifício, assegure-se de que apenas uma das estruturas paralelas está visível no modelo energético e que as Zonas de Espaço Internas adjacentes toquem nessa estrutura.
• Utilize tramas de modo consistente no seu projecto: uma trama em particular deverá indicar sempre o mesmo material de construção ou composto.

  Ver Avaliação Energética: BIM Directo para BEM para mais pormenores sobre as directrizes de modelação.

Definições de Teamwork

Se estiver a trabalhar num projecto Teamwork, deve primeiro reservar a palete Revisão do Modelo Energético utilizando a interface de luz de controlo na palete ou as caixas de diálogo que abrem com a mesma.

Personalizar Revisão do Modelo Energético

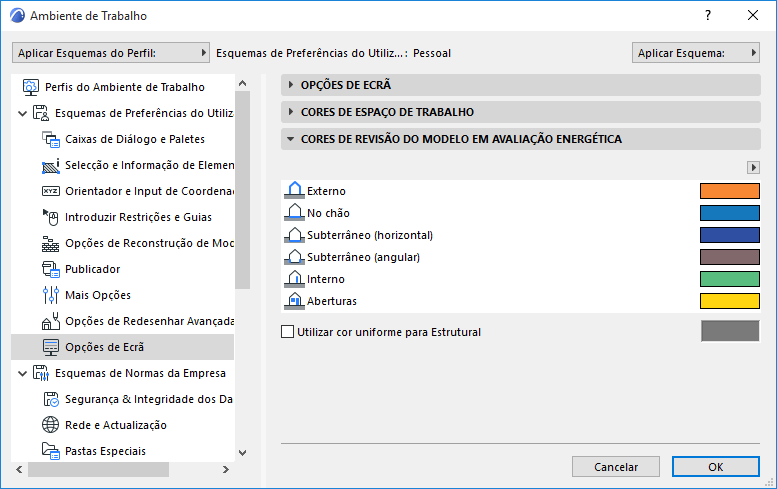

Para definir ou alterar as cores 3D por defeito para Estruturas e Vãos listados na palete Revisão do Modelo: vá para Opções > Ambiente de Trabalho > Opções de Ecrã e utilize o painel Cores de Revisão do Modelo em Avaliação Energética:

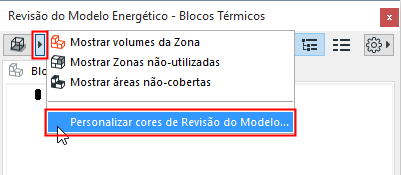

Uma forma rápida para aceder a estes controlos é seleccionando Personalizar Cores de Revisão do Modelo à direita do botão Mostrar em 3D, na parte superior da palete Revisão do Modelo:
