Importar Conteúdo BIM

O comando permite a importação num só passo de dados BIM que tenham sido previamente definidos num ficheiro de projecto externo (formato PLN, PLA ou TPL).

O seguinte conteúdo BIM é importado:

• Um Sistema de Classificação
• Quaisquer Propriedades que pertençam a esse Sistema de Classificação
• As predefinições de "Mapeamento" do Tradutor IFC relacionadas com esse Sistema de Classificação:
• Mapeamento Tipo Importação IFC
• Mapeamento Tipo Exportação IFC
• Mapeamento de Propriedades para Exportação IFC
• Mapeamento de Propriedade para Importação IFC

Importar conteúdo BIM do ficheiro do projecto

Use o comando Importar Conteúdo BIM para procurar qualquer ficheiro de projecto que tenha preparado ou descarregado e que contenha o Sistema de Classificação necessário e outras definições.

1. Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM.
2. No diálogo Agrupar dados BIM, procure qualquer ficheiro do projecto (formato PLN, PLA ou TPL) que contenha as definições de Classificação/Propriedade/Mapeamento do Tradutor IFC de que precisa.
3. Clique em Abrir para importar estes dados.

   Ver também Condições para Descarregar ou Importando Conteúdo BIM, a seguir.

Descarregar Ficheiro de Dados BIM da Página Web

Com este comando, procura e descarrega um ficheiro pré-configurado.

Estes ficheiros, previamente definidos para vários padrões internacionais, estão disponíveis na página Web da Graphisoft: https://www.graphisoft.com/downloads//BIM_Data.html

1. Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Descarregar Conteúdo BIM.

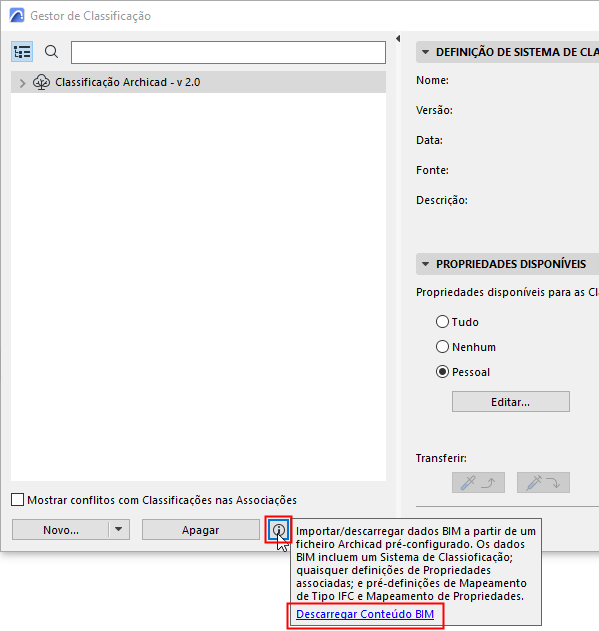

   A mesma ligação está disponível a partir de:

   • Gestor de Classificação
   • Gestor de Propriedade
   • Caixa de diálogo Tradutores IFC





2. A partir daqui, abre uma página Web da Graphisoft, onde pode escolher um ficheiro que contenha definições padrão de Classificação/Propriedade/Mapeamento.
3. Descarregue o ficheiro para qualquer localização.
4. Use Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM para procurar e importar o ficheiro descarregado.

Condições para Descarregar ou Importando Conteúdo BIM

A importação só funciona se ainda não existirem nenhuns dos dados importados no projecto receptor. Se já existirem dados, recebe um aviso de que a importação falhou.

Consulte a Janela de Relatório no Archicad  (se necessário, desloque-se para o fundo da janela) para ver quais os dados que estão em conflito.

Neste caso, apague os dados duplicados do seu projecto e, depois, use novamente Importar Conteúdo BIM.
