Agrupar DXF-DWG

1. Utilize Ficheiro > Interoperabilidade > Agrupar, depois escolha onde procurar o ficheiro: em de Ficheiro ou da BIMcloud
2. Na caixa de diálogo Agrupar ficheiro, procure pelo ficheiro DXF ou DWG pretendido.
3. Clique em Abrir.

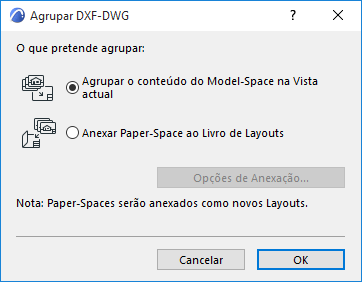

4. Aparece a caixa de diálogo Agrupar DXF-DWG. Tem duas opções:





• Agrupar conteúdo de Model Space para a Visualização Actual: escolha esta opção para agrupar a parte do Model Space do ficheiro DXF-DWG no projecto. A Planta de elementos AutoCAD no Model Space DXF-DWG será gerada e colocada como elementos 2D.

  Defina mais opções na caixa de diálogo que aparece: Caixa de Diálogo Agrupar DXF-DWG Model-Space.

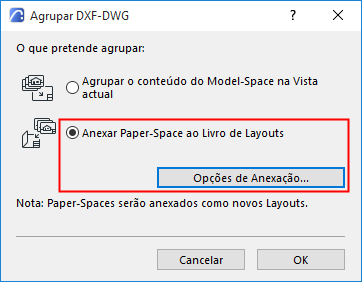

• Acrescentar Paper Space(s) ao Livro de Layouts: escolha esta opção para acrescentar o(s) Paper Space(s) do ficheiro DXF-DWG ao Livro de Layouts.
• As definições de Paper Space serão convertidas em Layouts Archicad.
• Será criado um novo Layout Mestre, caso o desenho DXF-DWG contenha definições de tamanho de Paper Space, que ainda não estejam disponíveis no Archicad .
• O conteúdo do DXF-DWG Viewport será convertido em Desenhos e colocado em Layouts. Estes Desenhos não são editáveis; aparecem no Gestor de Desenhos do com o estado "embebido".
• Os elementos desenhados no Paper Space serão convertidos em elementos Archicad  e colocados directamente em Layouts.

  Clique em Opções de Anexação para definir mais opções.

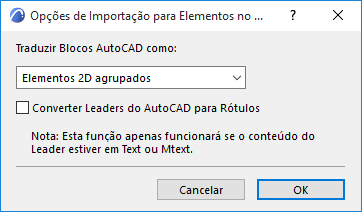

Traduzir Blocos AutoCAD como:

Escolha uma opção:

• Elementos 2D
• Elementos 2D agrupados
• Items da Biblioteca

  Ver Opções Abrir (Configurar Tradução DXF/DWG).

Converter Leaders para Rótulos AutoCAD: seleccione para realizar esta conversão durante o processo de Agrupamento.

Se não marcar esta opção, os Leaders AutoCAD serão convertidos em elementos simples 2D.
