Aplicar Regras Pré-definidas

Utilize esta função para criar dados de Referência de Classificação personalizados com base em regras automáticas (baseadas em .xml).

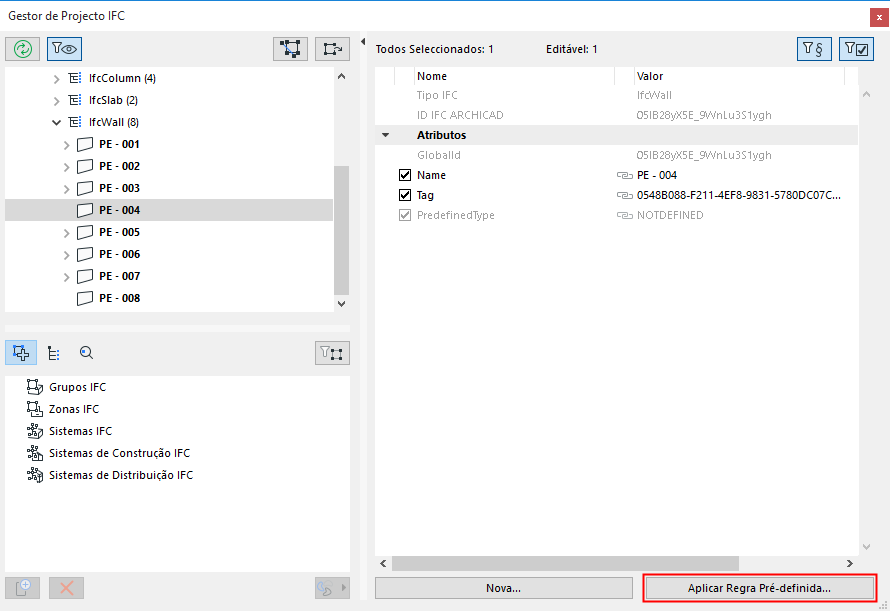

  1. No Gestor de Projecto IFC, clique em Aplicar Regra Pré-definida.


Existem três tipos de regras predefinidas, com base nas estruturas divergentes:

  • Regra "Lista em árvore": seleccione um elemento de uma base de dados de estrutura em árvore para criar novos dados
  • Regra "Tabela": seleccione uma linha de uma tabela para criar novos dados
  • Regra "Comando": inicie o comando da regra para criar novos dados

O programa possui regras integradas definidas a partir de fábrica (estas variam em função da sua versão localizada do Archicad ).

  • As regras disponíveis podem ser acedidas a partir da seguinte pasta e as regras criadas de novo devem, também, ser guardadas nesta localização:
  • No Windows:Graphisoft\Archicad \Defaults\Regras IFC
  • No Mac:Applications\Archicad \Defaults\Regras IFC

Aplicar Regra Pré-definida: Exemplo

Atribua classificações a algumas lajes de cobertura (IfcSlabs) utilizando a regra "OmniClass / Table 21 - Elements":

  1. No modelo, seleccione os elementos Laje a serem classificados (pode utilizar Pesquisar & Seleccionar). Abra a caixa de diálogo Definições e clique em Gerir Propriedades IFC no painel Classificações e Propriedades. Em alternativa, seleccione as entidades IfcSlab correspondentes da lista de conteúdos do Gestor de Projecto IFC.

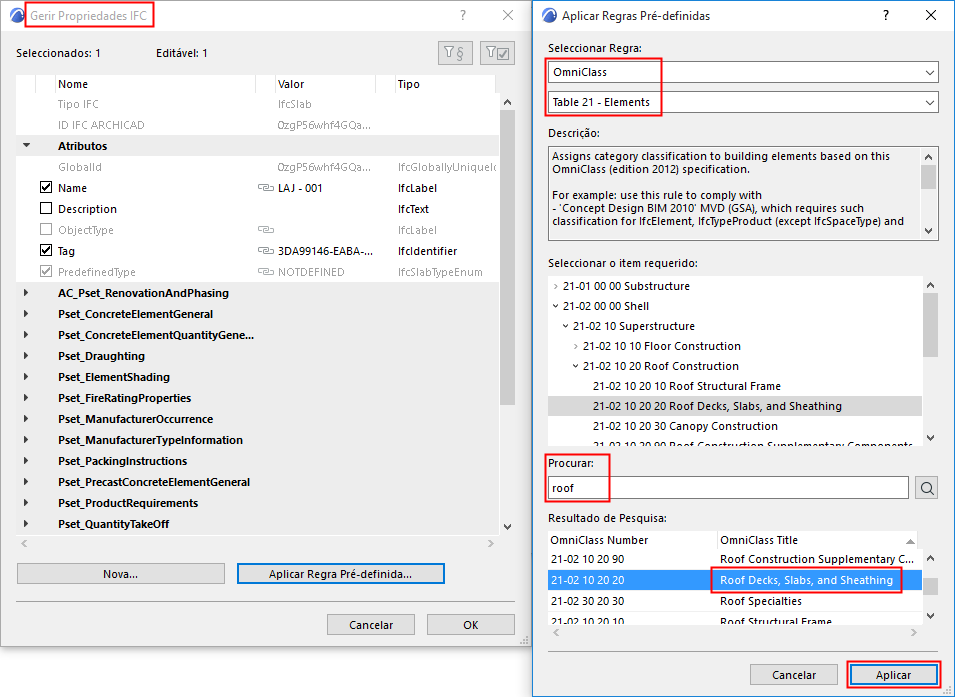

  2. Clique em Aplicar Regra Pré-definida. Na caixa de diálogo, escolha a regra “OmniClass / Table 21 - Elements”.
  3. No campo Procurar da base de dados, introduza o texto "roof" e clique no ícone de procura para executar a procura. (Desta forma, vai procurar entre as regras nas bases de dados (lista em árvore e tabela) com base em qualquer texto parcial.)
  4. Na área Resultado de Pesquisa, seleccione o título “Roof Decks, Slabs, and Sheathing”.

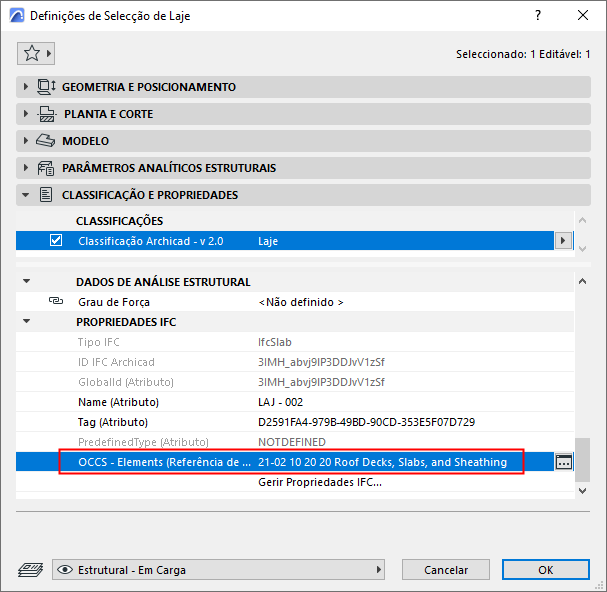

  5. Clique em “Aplicar”. A Referência de Classificação é gerada com o nome de “Roof Decks, Slabs, and Sheathing”, com um valor ItemReference de “21-02 10 20 20” e dados adicionais correspondentes ao standard OmniClass.


Notas

  • Seleccionando um elemento, apenas as regras aplicáveis se encontram disponíveis na lista "Seleccionar Regra" (por exemplo, se tiver seleccionado IfcProject, encontra-se disponível a regra “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Todas as regras não aplicáveis estão a cinzento (indisponíveis).
  • IfcElement inclui elementos do edifício, de distribuição (MEP) e de mobiliário.
  • Determinadas regras não se encontram disponíveis nos diálogos Definições, se as regras estiverem relacionadas com elementos que não possuam diálogos Definições (por exemplo, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject e IfcGroup).
  • Pode criar e editar a sua própria regra em formato .xml. Recomenda-se a consulta da estrutura de um ficheiro de regra existente (que poderá conter múltiplas regras) e a criação de uma regra semelhante, duplicando-a sob um nome diferente.
