Conversão de Geometria para Importação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Conversão de Geometria.

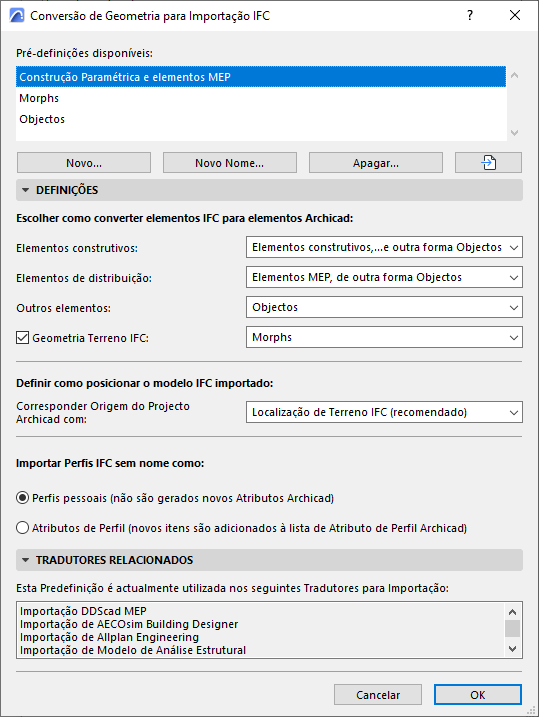

Use esta caixa de diálogo para definir o modo de converter a geometria de elementos IFC importados para o Archicad.



Elementos de Edifício

Converter para:

  • Elementos construtivos, de outra forma Objectos
  • Elementos construtivos, de outra forma Morphs

    Com qualquer uma destas opções, os elementos IFC cujo supertipo seja IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) são importados como elementos editáveis ("Elementos Construtivos": Parede, Coluna, Viga, etc.)

    A vantagem de converter os elementos importados para elementos construtivos, é que permanecem paramétricos e as funções do programa (como intersecções automáticas) aplicar-se-ão aos mesmos.

    Mesmo que escolha a opção "Elemento construtivo", alguns elementos não podem ser importados deste modo: por exemplo, os elementos não extrudidos (geometria BREP) ou elementos sem qualquer correspondente no Archicad .

    No caso destes elementos, pode optar por convertê-los num Morph editável ou num Objecto ("de outra forma Objectos/de outra forma Morphs").

  • Morphs
  • Objectos
  • A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".

Elementos de distribuição

Esta opção aplica-se a elementos importados cujo domínio seja MEP (IfcDistributionElement).

Estes elementos podem ser convertidos em um de três resultados:

  • Morphs
  • Objectos
  • A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".
  • Elementos MEP: esta opção gera elementos MEP paramétricos a partir dos elementos MEP do projecto. Mesmo que escolha esta opção, o modelo IFC MEP poderá não conter suficientes dados para gerar os parâmetros. Neste caso, serão gerados elementos de Equipamento MEP não paramétricos, ou - no caso de dados limitados - serão gerados Objectos.

Outros elementos

Esta opção define o modo de converter elementos que não são elementos construtivos, nem elementos de distribuição (como mobiliário e elementos de transporte).

  • Morphs
  • Objectos
  • A conversão de elementos em Morphs ou Objectos garante uma importação de geometria perfeita.
  • Os Morphs resultantes serão editáveis.
  • Os Objectos resultantes serão Itens da Biblioteca, cujo subtipo irá combinar com o tipo de entidade IFC: por exemplo, um IfcColumn convertido num Objecto terá o subtipo "Pilar".

Geometria Terreno IFC

Seleccione esta caixa se desejar incluir a geometria do IfcSite importado.

Defina se o elemento convertido deve ser um Morph ou Objecto editável. (A geometria IfcSite não pode ser convertida numa malha)

Definir como posicionar o modelo IFC importado

Corresponder Origem do Projecto Archicad com:

  • Localização de Terreno IFC (recomendado)
  • Origem Global IFC

Importar Perfis IFC sem nome

Escolha como lidar com perfis IFC importados sem nome:

  • Perfis Personalizados (esta opção não cria nenhum atributo novo no projecto)
  • Atributos de Perfil (novos atributos de Perfil são adicionados ao projecto)

Notas sobre a Conversão de Geometria

  • O número de elementos geométricos recém-criados (ao gerar Morphs) ou Itens de Biblioteca (ao gerar Objects) é mantido a um nível mínimo.
  • Podem ser colocados Objectos na Biblioteca Embebida do projecto ou guardados num determinada biblioteca vinculada ( ver Preferências Locais IFC ).
  • Alguns modelos IFC podem conter elementos com uma geometria especial que não pode ser convertida em Morphs, mesmo que seleccione a opção de conversão de Morphs. Neste caso, o Archicad irá gerar Objectos para alcançar uma importação de geometria perfeita.
  • Elementos IfcSpace importados serão sempre gerados como Zonas, que irão sempre manter a geometria original dos elementos importados.
