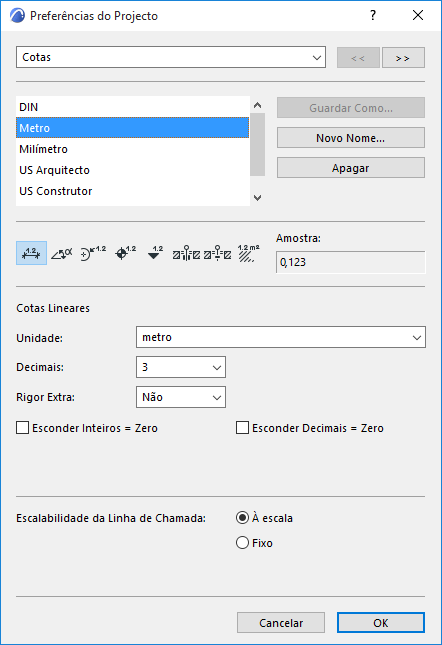

Preferências de Cotas
Para aceder a Preferências de Cotas, execute uma das seguintes acções:

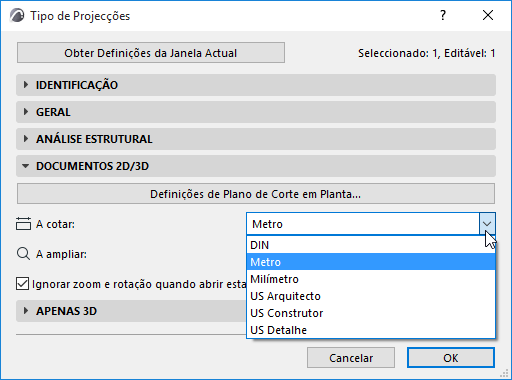

Escolher Standard de Cotagem
Dispõe das seguintes opções:
Efeito das Preferências de Cotas
As preferências de cotas afectam as unidades de cota quando são visualizadas no projecto:
- Cotas
- Selos Zona
- Texto Trama
- Textos Marcador
- Rótulos do símbolo (não Texto automático, que é visualizado de acordo com Preferências de Unidades de Cálculo)
- Em Mapas de Elementos: parâmetros de elementos Núcleo introduzidos por si (p. ex., Altura Parede, Ângulo de Inclinação)
As preferências de cotas não afectam valores calculados (p.ex. comprimento de parede) em Mapa Interactivo, Listagem ou na extensão Listar Áreas. Estes cálculos são afectados pela página Unidades de Cálculo de Preferências do Projecto. (Ver Preferências de Unidades de Cálculo .)

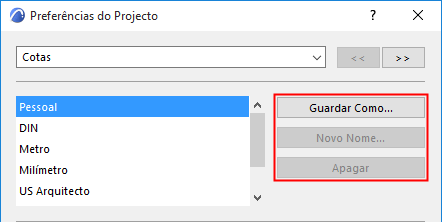

Guardar Standard de Cotagem Pessoal
Guardar Como: se tiver personalizado uma definição de cotagem nesta caixa de diálogo, o nome do conjunto de normas passa a ser “Pessoal.” Clique em “Guardar como” para dar um nome a estas Normas personalizadas, e torná-las disponíveis para o seu Projecto.

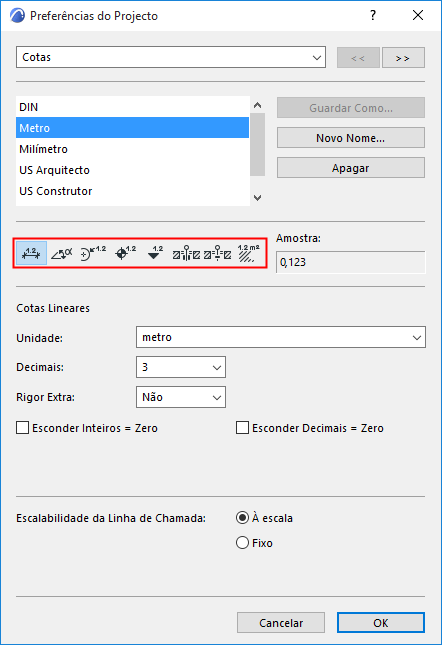

Escolher Tipo
Clique num dos 8 ícones para escolher o tipo cujas opções pretende definir:
Visualização da Unidade
Ao definir cada controlo, consulte o campo Amostra para uma pré-visualização de como esse Tipo de Cota será visualizado no projecto.
As opções de cotagem disponíveis variam em função da unidade seleccionada (métrica ou imperial) e do tipo de cota cujas preferências está a definir.
Unidade: defina a Unidade para cada um dos tipos de Cota.
Decimais: define o número de Decimais que pretende visualizar em cada valor de cota.

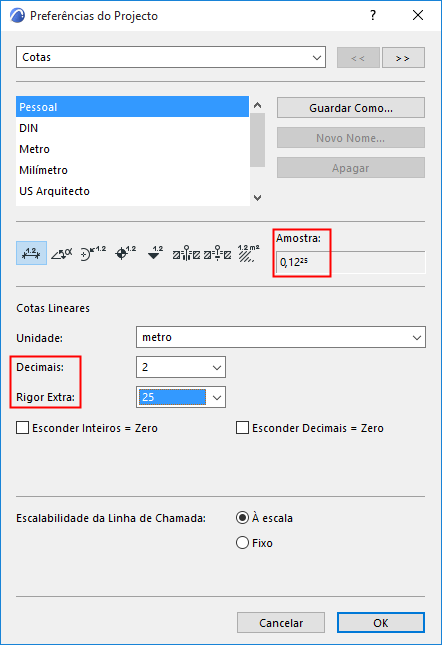

Rigor Extra: escolha esta opção se pretender visualizar valores decimais adicionais superiores à linha.
Por exemplo, aqui o número de casas decimais é definido para dois; mas Rigor Extra é activado para 25: assim, o próximo valor decimal é também visualizado, superior à linha, arredondado para incrementos de 25. Veja o resultado no campo Exemplo da caixa de diálogo.

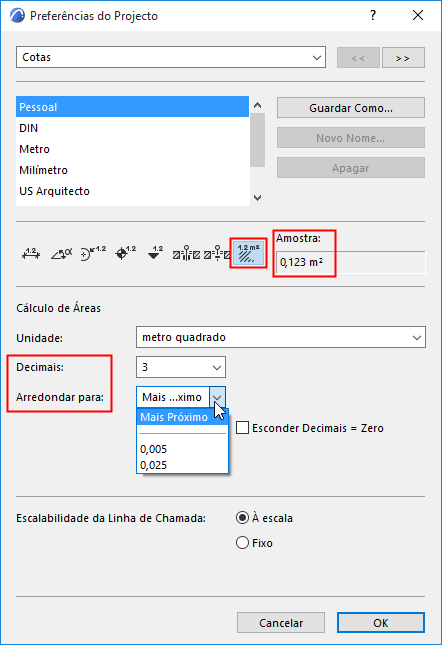

Arredondar para: disponível para a cota do tipo Área. Seleccione uma opção de arredondamento no campo pop-up.
- Mais Próximo: o valor é arredondando para o número de decimais que definir.

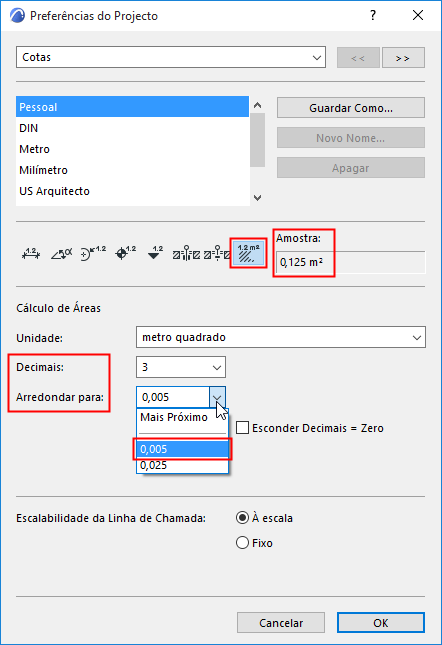

- Outro: o valor é arredondado para o número de decimais que definir, mas o(s) dígito(s) final/finais é/são um incremento de 5 ou 25.
Esconder Inteiros Zero: assinalar esta caixa para suprimir valores inteiros zero.
Esconder Decimais = Zero: se marcar esta opção, os zeros no fim das casas decimais não serão visualizados, independentemente do número de casas decimais definidas no pop-up Decimais.
Não pode utilizar as opções Esconder Decimais Zero e Esconder Inteiros Zero ao mesmo tempo.

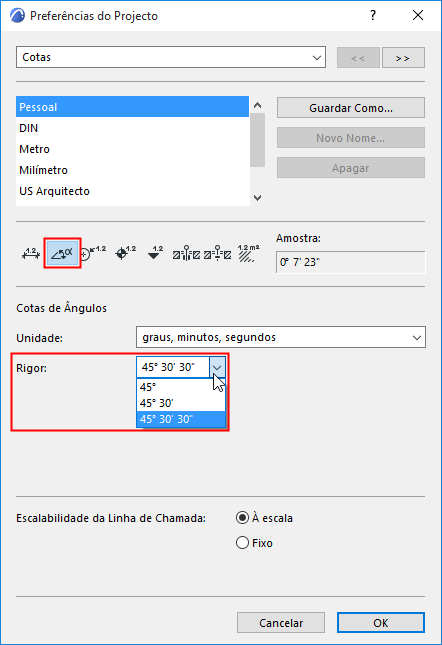

Rigor: disponível para uma Unidade de Cota Angular de graus/minutos/segundos ou unidade de controlo. Clique neste campo pop-up para seleccionar o nível de rigor.
Tipo de Escala da Linha de Chamada: seleccione Fixo ou À Escala para que as linhas de chamada se mantenham sempre fixas, ou para que variem em função da escala da Janela. (As Linhas de Chamada são as linhas perpendiculares entre uma cota e o elemento dimensionado.)
Visualização de Unidades Imperiais
Se seleccionar uma unidade imperial, podem estar disponíveis as seguintes outras opções.
Fracções: clique neste campo pop-up para definir as fracções visualizadas para a Unidade de Medida seleccionada, se utilizar uma unidade com polegadas fraccionais.
Fracções em Tipo Pequeno: define a impressão das polegadas fraccionais em carácteres pequenos nas cotas lineares.

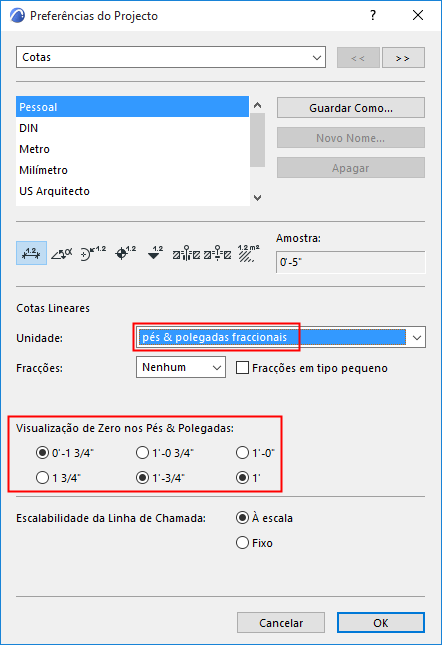

Visualização de Zero Pés & Polegadas: se utilizar as polegadas Pés & polegadas fraccionais, esta secção dispõe de três pares de botões de opção; se utilizar polegadas fraccionais, não existem nenhum par de botões de opção. Para cada par, defina a opção de visualização de cotas que meçam zero pés ou zero polegadas.
