Nível de Pormenor de Símbolos de Portas e Janelas

Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.

Este painel e o seu conteúdo dependem das bibliotecas que carregou.

Utilize os controlos para definir níveis de pormenor para a apresentação de Portas e Janelas Em Planta, em Corte/Alçado e em Projecções 3D.



Espaço Mínimo das Portas

Marque esta caixa para mostrar o espaço mínimo das portas na Planta, utilizando um contorno e trama. Escolha as opções para o tipo de linha e caneta de contorno e para o tipo de trama/caneta/fundo.

A visualização do contorno/trama do Espaço Mínimo é apresentada para todas as portas que tenham um parâmetro de Espaço Mínimo definido. Defina-os na página de separador Espaço Mínimo de Definições de Porta (painel Definições à Medida).

Ver Espaço Mínimo.

Acessórios em 3D

Seleccione a apresentação de puxadores de portas e/ou janelas.

Linhas de Abertura de Portas e Janelas

Defina linhas de abertura por tipo para que possa atribuí-las de forma consistente a portas ou janelas em todo o projecto.

Utilize três secções da caixa de diálogo para definir até 5 tipos de linhas de abertura.

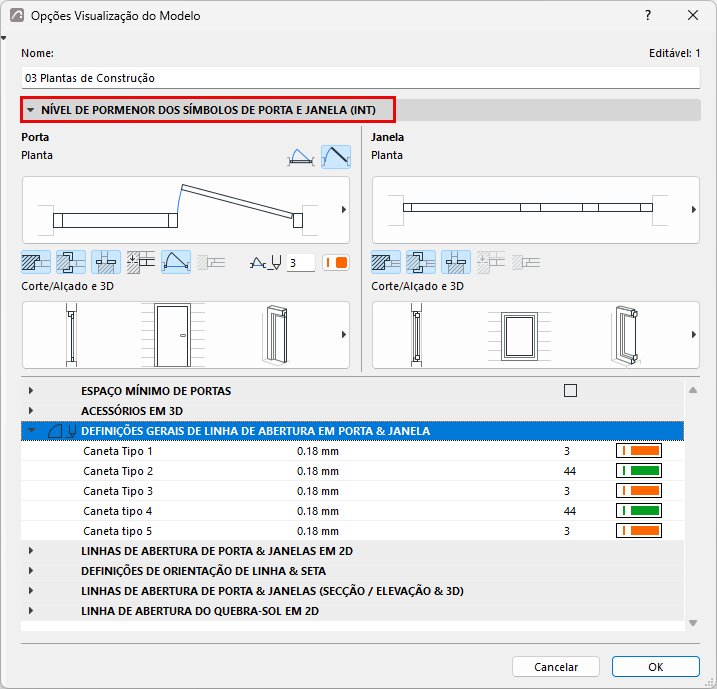

  • Definições Gerais da Linha de Abertura de Portas e Janelas: Atribuir canetas a 5 tipos.

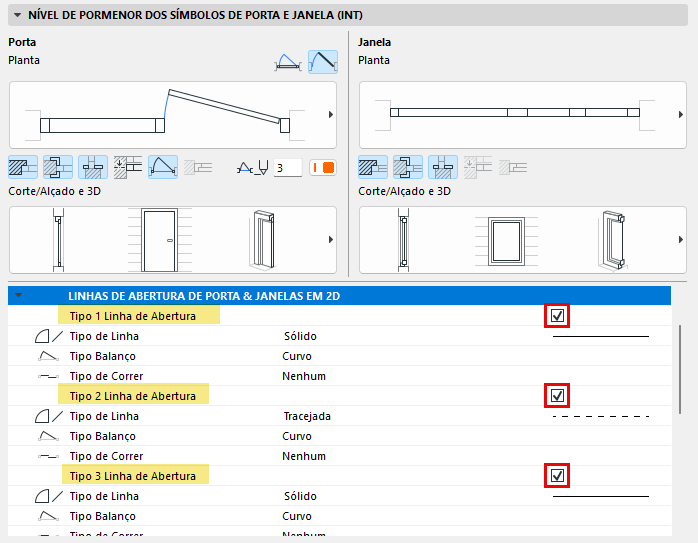

  • Linhas de Abertura de Portas e Janelas em 2D: Activar e definir tipos de linha (incluindo para portas de batente e de correr) a utilizar em vistas 2D
  • Linhas de Abertura de Portas e Janelas (Corte/Alçado e 3D): Activar e definir tipos de linha, tanto nos lados de abertura como nos lados opostos, a utilizar em vistas de Corte/Alçado e 3D

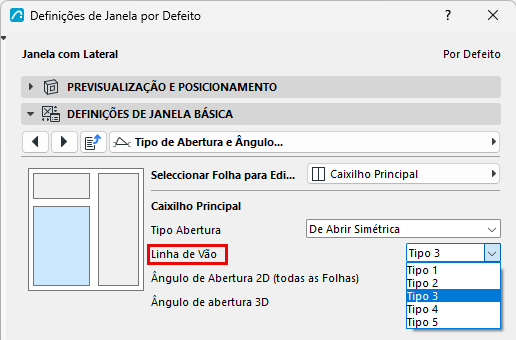

Depois de definir os seus cinco tipos de linhas de abertura nas Opções de Visualização do Modelo, atribua-os a qualquer porta ou janela em todo o projecto:



Nota: Para Portas e Janelas criadas com o Library Part Maker, o tipo de linha de abertura não pode ser definido individualmente para cada elemento através das Opções de Visualização do Modelo. Uma Porta LPM utiliza sempre uma linha de abertura do Tipo 1, enquanto uma Janela LPM utiliza sempre uma linha de abertura do Tipo 3.

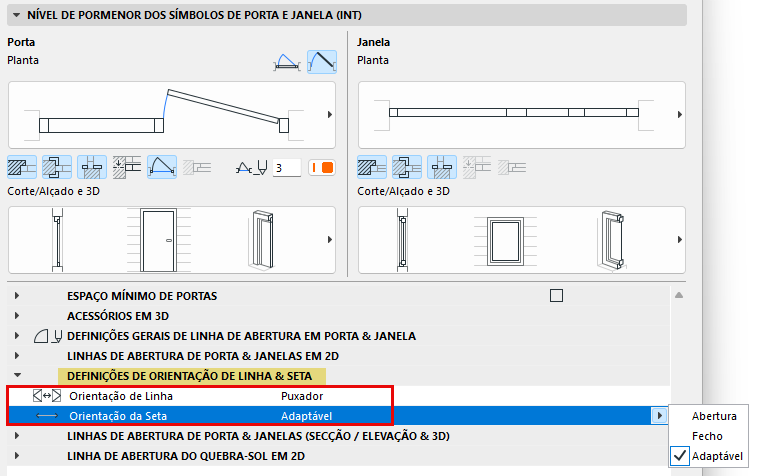

Definições de Orientação de Linha e Seta



  • Orientação da linha: Escolha Dobradiças ou Puxador. Afecta a direcção da linha de abertura apresentada nas vistas de Corte/Alçado e 3D.
  • Orientação da seta: Relevante para portas de correr em vistas 3D.
    • Abertura: A seta indica a direcção de abertura
    • A fechar: A seta indica a direcção de fecho
    • Adaptável: Se a porta/janela for apresentada como aberta, a seta indica para que lado fecha. Se estiver fechada, a seta indica para que lado abre.

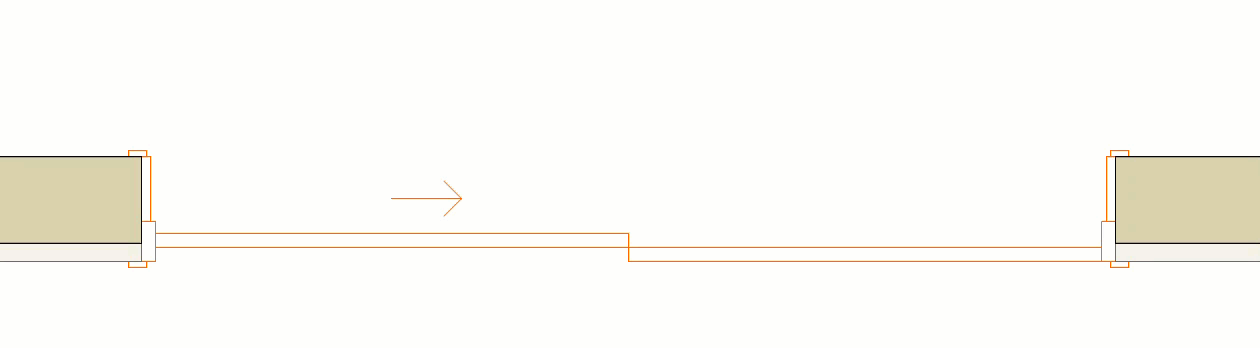

A seta adaptável muda de orientação para indicar a direcção de abertura e fecho dos símbolos de portas e janelas.
