Visualização em Planta da Porta/Janela: Simbólica vs. Projectada

Utilize o controlo Visualização em Planta nas Definições de Porta/Janela (Painel Planta e Corte) para definir como visualizar o vão:


  • Simbólica (definição original): Este é o símbolo standard do objecto, que é definido independentemente da apresentação do modelo 3D do elemento.
  • Todas Acima: a vista 2D simbólica do elemento é mostrada com os respectivos atributos linhas acima.
    Nota: Defina atributos das Linhas Acima (tipo de linha, caneta) no painel Planta e Corte das Definições Porta/Janela.

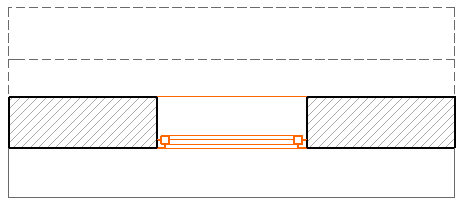

Simbólica

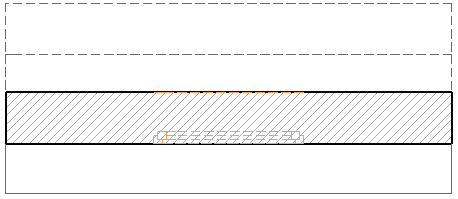

Todas Acima

Ver Sobrepor Atributos dos Objectos GDL de Portas/Janelas.

No caso de uma parede inclinada, pode preferir uma visualização mais realista da porta/janela em corte: seleccione as opções Projectada ou Projectada com Linhas Acima para ver todas as partes de uma Janela numa parede inclinada.

  • Projectada: mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).
  • Projectada com Linhas Acima: mostra a parte em corte do modelo 3D do elemento e a sua projecção superior (ou seja, a parte do elemento acima do Plano de Corte) e a sua parte em vista (para baixo).

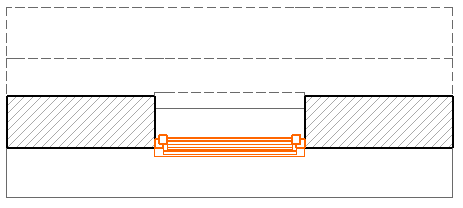

Projectada

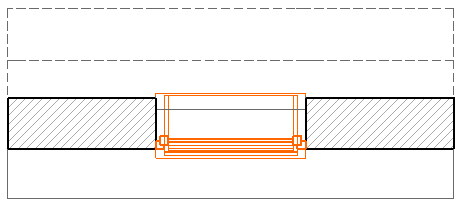

Projectada com Linhas Acima
