Definições da Ferramenta Trama

Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.

Ver também Tramas.

Se está a Editar o Componente da Trama de um Perfil

Se está a editar um componente de trama seleccionado de um atributo de Perfil, os únicos controlos disponíveis são ligar/desligar o Contorno da Trama, Tipo de Linha de Corte e cor, e a selecção do tipo de Trama (as Tramas disponíveis aqui representam os Materiais de Construção do perfil que está a editar).

Ver Editar Perfil Complexo.

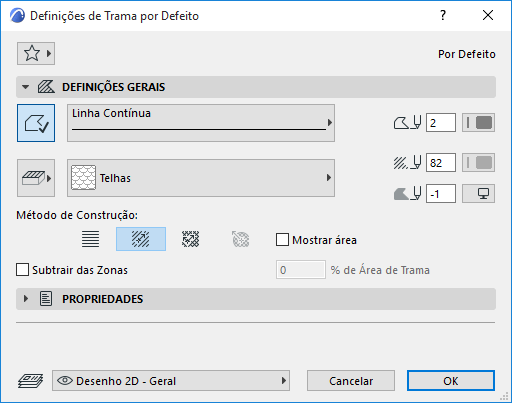

Painel Definições Gerais de Trama

Este painel define a aparência da Trama na Planta. Estas definições de Trama irão também ser utilizadas se desenhar uma Trama numa janela de Secção/Alçado/AI ou Pormenor/Folha de Trabalho.

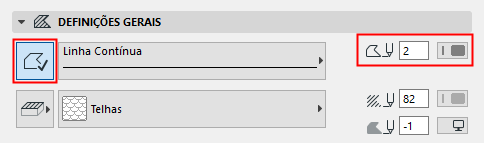

Contorno da Trama

  • Clique para definir o contorno da Trama.
  • Escolha o respectivo Tipo de Linha e a cor.

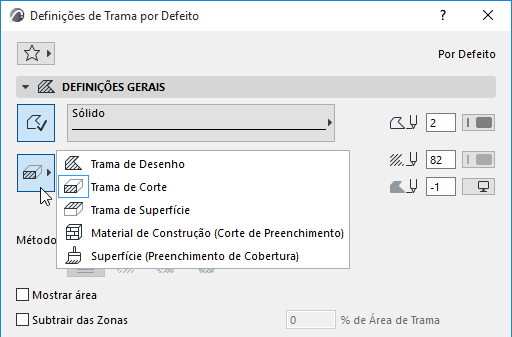

Categoria da Trama

Clique no botão à esquerda do pop-up Padrão de trama para escolher uma Categoria de Trama para esta Trama.

Para mais informações, veja Categorias de Tramas.

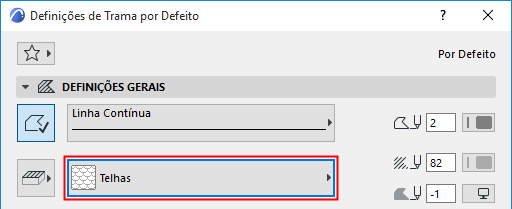

Tipo de Trama

  • Seleccione o tipo de trama utilizado para visualizar a Trama.

  • Escolha cores de caneta de primeiro e segundo plano. Consoante o tipo de trama (p. ex., os que se baseiam em Materiais de Construção ou Superfícies), podem estar disponíveis determinadas sobreposições.

    Para o fundo da trama pode também seleccionar a opção transparente ou a cor do Fundo da Janela.

Método de Construção

Defina a orientação da trama plotter (se houver alguma) ou padrão da trama do símbolo.



Escolha uma das seguintes opções de Método de Construção:

  • Vincular à Origem de Projecto: o padrão vincular-se-á sempre à Origem de Projecto, independentemente da posição e rotação da trama.
  • Vincular à Origem da Trama: o padrão seguirá sempre a posição e rotação da trama. Para modificar a origem e rotação da trama, seleccione a trama e arraste o ponto quente de trama.
  • Distorção personalizada: semelhante a Vincular à Origem da Trama. Utilize os dois pontos quentes de trama para distorcer a orientação X/Y e o escalonamento da trama.

    Para ver exemplos de cada opção, consulte Métodos de Orientação da Trama.

  • Distorção Radial: Ajustar graficamente a distorção radial do vector. Isto só está disponível para uma Trama de símbolo seleccionada e apenas se:
  • a trama do símbolo foi usada como uma camada de uma estrutura composta; e
  • a Orientação da Trama da camada foi definida como Ajustar à Camada na caixa de diálogo Composições; e
  • seleccionou esta trama do símbolo depois de explodir uma parede composta curva.

    Ver Distorção Radial (apenas Tramas de Símbolo).

    Nota:
  • Nota: a trama vectorial (de plotter) só é visualizada se tiver activado Visualização > Opções de Visualização no Ecrã > Aparência de True Fill.
  • A utilização de muitas tramas distorcidas radialmente pode diminuir a performance do seu projecto.

Mostrar Área de Texto

Assinale esta opção para mostrar um texto de área associativa com a Trama. Se esta opção for activada, será colocado (como parte do processo de desenho da trama) um elemento de texto, indicando a área da Trama na Planta.

Nota: o formato de Texto de Área e qualquer linha do Apontador associada é definido na caixa de diálogo Definições de Texto de Cota.

Ver Acrescentar Texto de Área a uma Trama.

Subtrair das Zonas

Marque a opção para subtrair as Tramas das Zonas.

Indique um valor (1-100), para definir a percentagem da área do elemento Trama que deseja subtrair das Zonas.
