Графическое редактирование MEP-элементов

Ускоренное подключение к портам

На 2D-плане этажа трассировку теперь можно начинать с любого порта, даже если несколько портов расположены непосредственно друг над другом. При начале трассировки от такого устройства в информационном тексте отображаются сведения о порте и его отметка.

Теперь можно нажимать клавишу Tab для циклического перебора всех доступных портов и выбора нужного для продолжения работы — переключаться в 3D не требуется

Смотреть видео: Управление перекрывающимися соединениями

Интуитивное размещение линейного оборудования

Рис. 1. Трехходовой клапан: Выберите трубу и щелкните для размещения	Рис. 2. Теплообменник: выберите горизонтальный воздуховод и щелкните для размещения

Улучшенное графическое редактирование MEP-элементов и трасс

Используйте узлы графического редактирования для настройки соединений и геометрии элементов без необходимости ввода значений в диалогах.

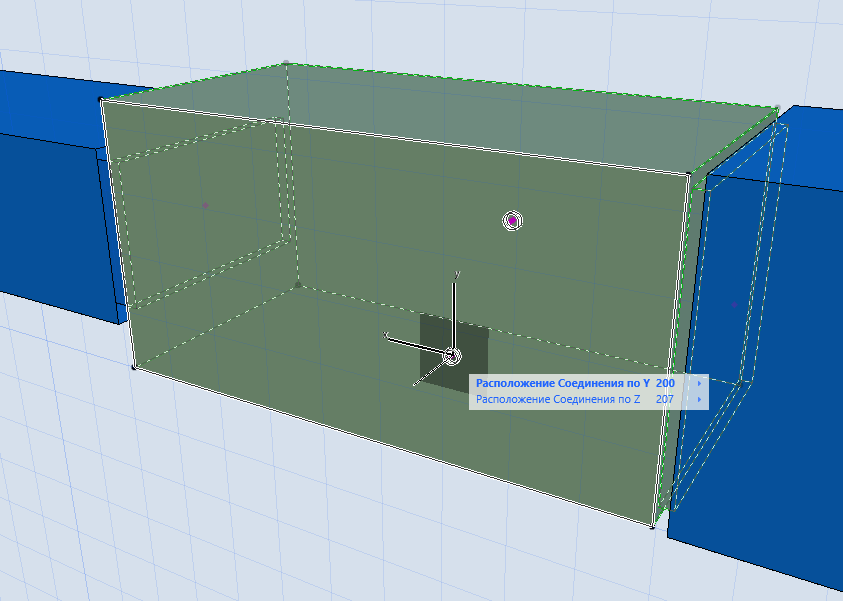

Рис. 3. Перемещение соединений	Рис. 4. Настройка длины соединения	Рис. 5. Длина, ширина, высота

Выровняйте вертикальную трассу (например, прямоугольный воздуховод или кабелепроводку) нужным образом, после чего можно начинать горизонтальную трассировку из нового положения.

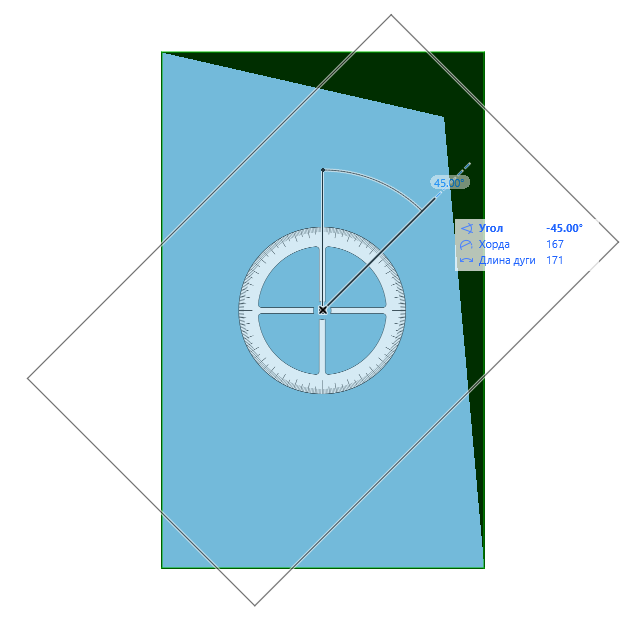

Рис. 6. Поворот вертикальной трассы

Смотреть видео: Улучшенное графическое редактирование
