Штриховки-Рисунки можно применять в качестве фона Штриховок Чертежей или Поверхностей.
Стандартный шаблон содержит некоторое количество преднастроенных Штриховок-рисунков, но вы можете создать и собственные штриховки.
Создание Новой Штриховки-Рисунка
Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.
Нажмите кнопку Создать.

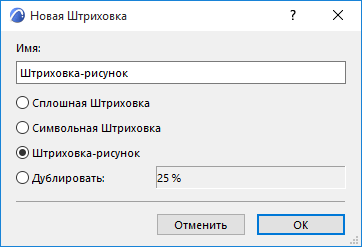

В диалоге Новой Штриховки установите переключатель в положение Штриховка-рисунок.
В панели Доступности настройте Использование штриховки для Чертежей и/или Поверхностей.

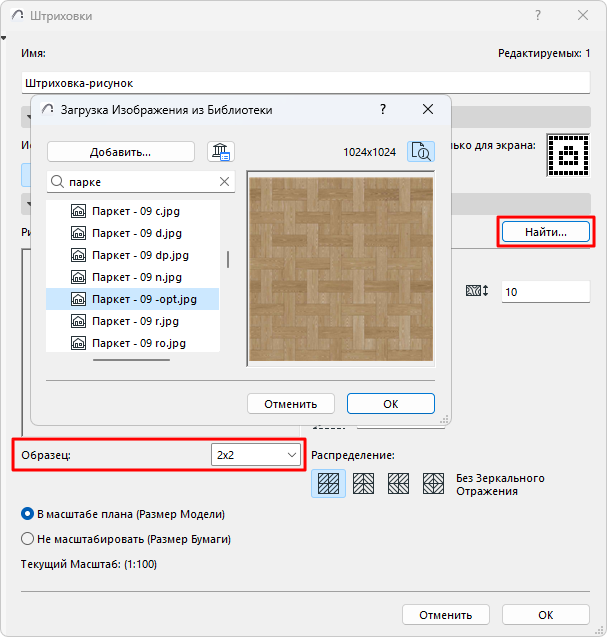

В панели Отображения нажмите кнопку Найти, чтобы открыть диалог просмотра библиотеки. В открывшемся диалоге укажите подходящее изображение и нажмите кнопку OK.
При помощи выпадающего списка Образца выберите количество образцов текстуры для отображения в окне Предварительного просмотра.

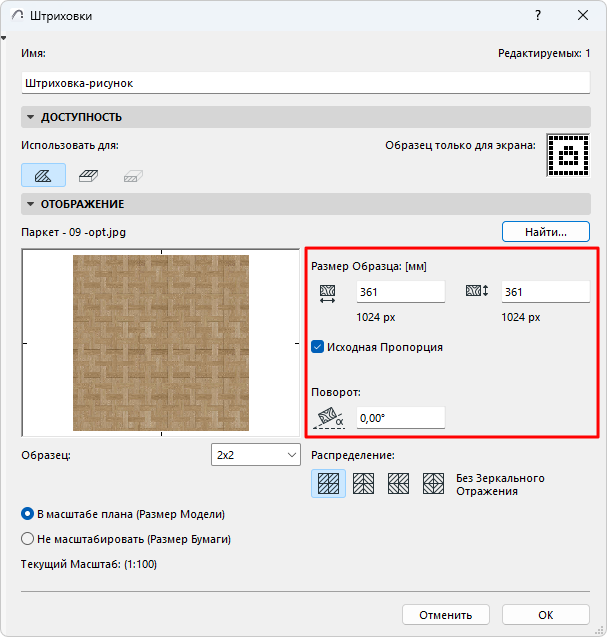

Воспользуйтесь элементами управления Размерами Изображения, чтобы настроить размеры образца штриховки.
Исходная Пропорция: отметьте этот маркер, чтобы связать друг с другом значения Горизонтального и Вертикального Размеров для сохранения соотношения сторон изображения.
Поворот: Введите угол поворота изображения относительно горизонтали.
Выберите способ Распределения, чтобы настроить тиражирование Изображения: можно выбрать зеркальное отражение образца по вертикали, по горизонтали, в обоих направлениях или без отражения.
Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.
Масштаб Штриховок

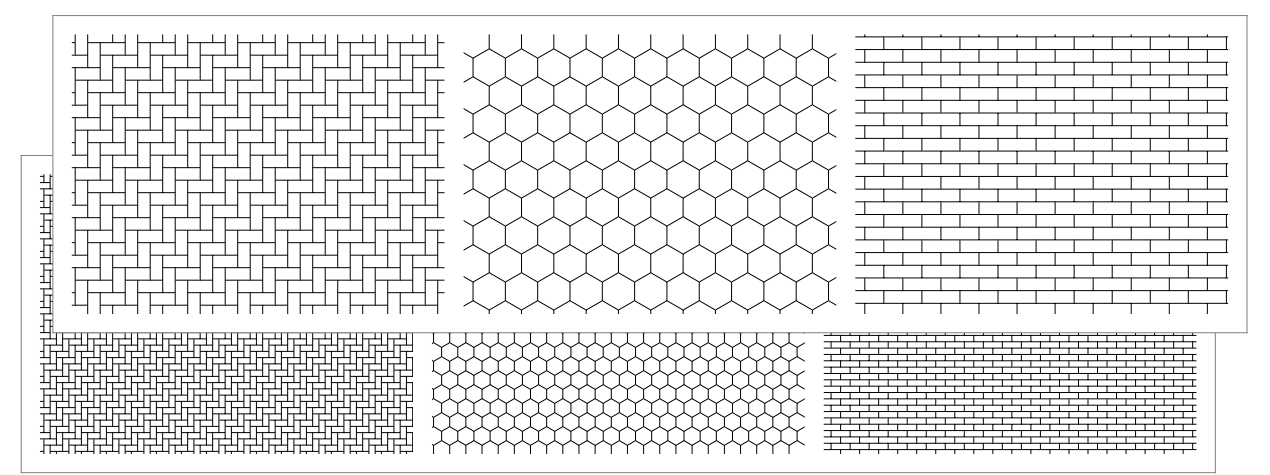

В масштабе плана (Размер Модели): Штриховка отображается в том же масштабе, что и модель при каждом выводе.Рис. 1. В масштабе плана
Прим.: это позволяет избежать ситуаций, при которых масштаб проекта отличается от масштаба образца штриховки, что может привести к искажениям.

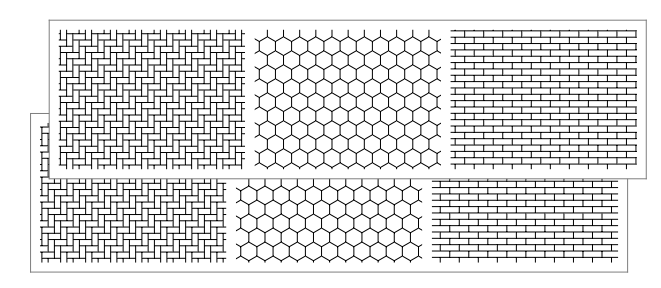

Не масштабировать (Размер Бумаги): Штриховки данного типа выводятся на экран, принтер и плоттер с фиксированными размерами независимо от масштаба вывода.Рис. 2. Не масштабировать
Нажмите ОК для сохранения вновь созданной штриховки в качестве реквизита Вашего проекта.
