Модификаторы Растяжения

Эти элементы управления располагаются в Менеджере Профилей (Параметры > Реквизиты Элементов).

В панели Модификаторов активируйте Изменение Ширины и Изменение Высоты, чтобы сделать возможным изменение высоты и ширины поперечного сечения профилированных элементов.

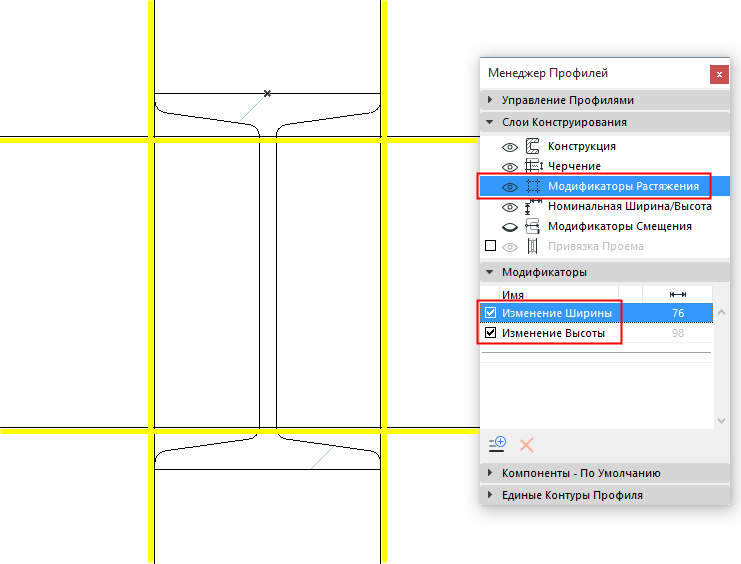

  • Управление показом линий Растяжения осуществляется при помощи переключателя Модификаторов Растяжения, находящегося в панели Слоев Конструирования. На приведенной ниже иллюстрации эти линии выделены желтым цветом.
  • Модификаторы Растяжения определяют границы растягиваемых/сжимаемых областей.
  • Для Стен - это высота и толщина
  • Для Балок - это высота и толщина
  • Для Колонн - это ширина или высота поперечного сечения


Модификаторы Растяжения отображаются в виде обратной графической связи в процессе графического редактирования профилированных элементов.

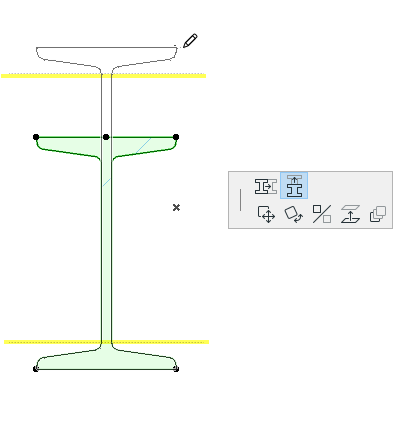

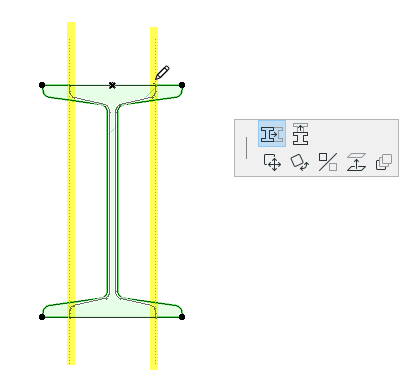

StretchWidth.png   StretchDepth.png

Обратная графическая связь Растяжения размещенного Профиля

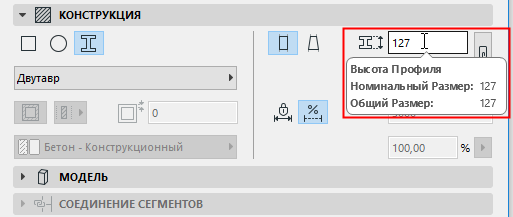

В Параметрах элементов отображаются значения растяжения по Ширине/Высоте (наведите курсор, чтобы увидеть Номинальное и Общее значения):



См. также Номинальная Ширина/Высота.

Прим.: Модификаторы Растяжения можно применять только в Профилях Стен, Балок и Колонн.
