Поиск и Выбор Элементов с Отсутствующими Реквизитами

Хотя реквизиты сохраняются вместе с проектом, возможны ситуации, когда проект содержит элементы, ссылающиеся на отсутствующие реквизиты.

См. также Отсутствующие реквизиты.

Для поиска элементов, ссылающихся на отсутствующие реквизиты, можно воспользоваться командой Найти и Выбрать.

См. также Поиск и Выбор Элементов.

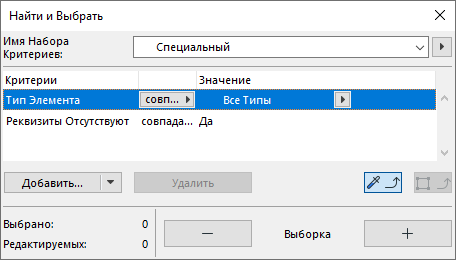

  1. В поле Критерии диалога Найти и Выбрать выберите элементы нужного типа или выберите вариант Все Типы.
  2. Добавьте критерий "Реквизиты Отсутствуют - Да".

  3. Нажмите кнопку с изображением знака Плюс для выбора всех элементов, соответствующих данным критериям.

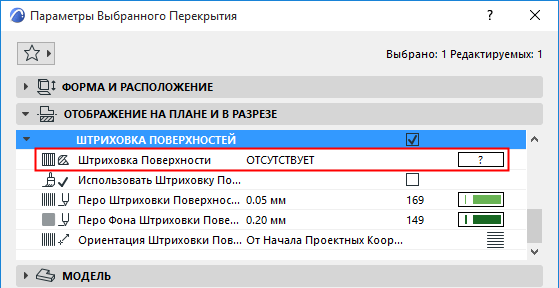

В приведенном ниже примере выбрано перекрытие с одним или несколькими отсутствующими реквизитами. В диалоговом окне его Параметров видно, что отсутствующим реквизитом является штриховка поверхностей.

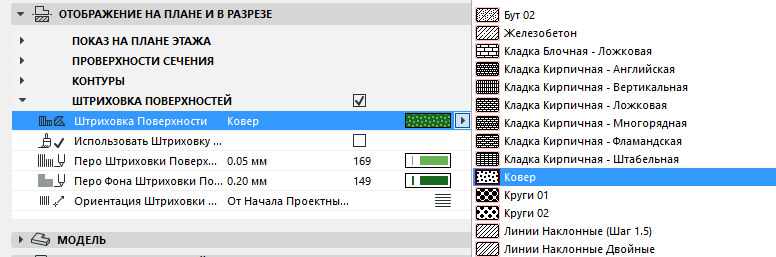

Простейшим выходом из этой ситуации является назначение другой штриховки поверхности, имеющейся в проекте. Выбрать подходящую штриховку можно из выпадающего меню Штриховки Поверхности. В этом случае выбрана штриховка Ковер.



С другой стороны, если вы знаете место расположения отсутствующего реквизита (например, он имеется в другом проекте), то с помощью панели Реквизитов его можно перенести в текущий проект.

См. Панель Реквизитов.
