Системы Координат

Все координаты измеряются от начала координат. Расположение начала координат интерпретируется как (0, 0).

Отображение Начала Координат

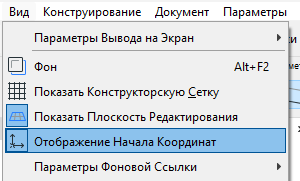

Воспользуйтесь командой меню Вид > Отображение Начала Координат, чтобы включить или отключить показ начала координат в текущей проекции.

Даже если отображение начала координат выключено, во время многоточечного ввода и редактирования начало координат будет временно отображаться.

Начало Проекта

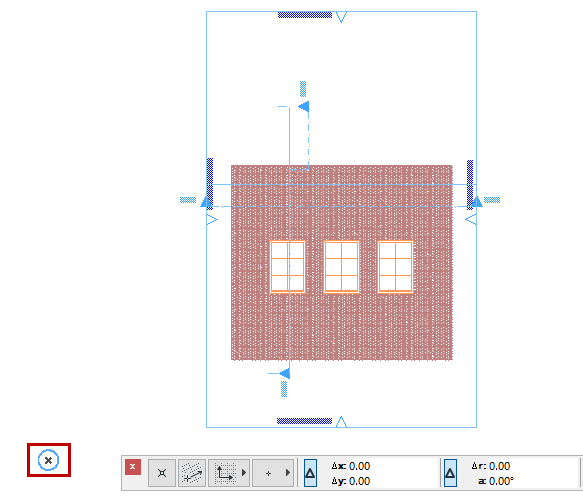

Начало Проектной Системы Координат имеет постоянное местоположение, остающееся неизменным на протяжении всего существования проекта. Начало Проектной Системы Координат помечается символом X; оно располагается в левом нижнем углу окна Плана Этажа шаблона по умолчанию. (В Табло Координат координаты указываются следующим образом - (0, 0)).

На Плане Этажа и в других 2D-видах начало координат отображается жирным символом X.

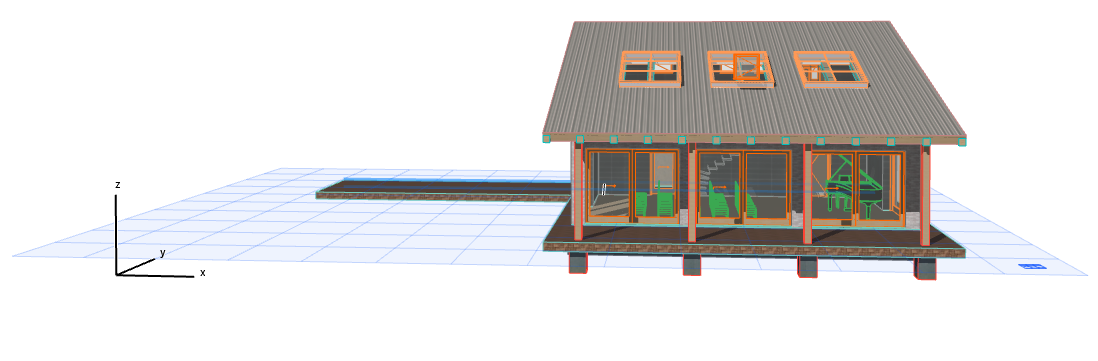

В 3D-видах начало координат, а также оси X, Y и Z отображаются в виде жирных черных линий.

Локальная Система Координат

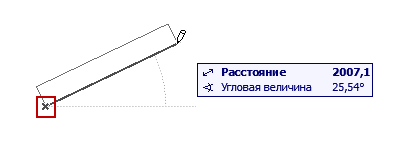

Локальная Система Координат (Начало Редактирования) отображается автоматически при начале ввода. Временное расположение Начала Локальной Системы Координат помечается символом x и отображается только в процессе операций построения или редактирования элементов.

В Табло Слежения по умолчанию все координаты отсчитываются от Начала Локальной Системы Координат, так как эти Координаты являются Относительными.

Прим.: Включить или отключить использование Относительных Координат можно в плавающей панели Координат.

Пользовательское Начало Координат

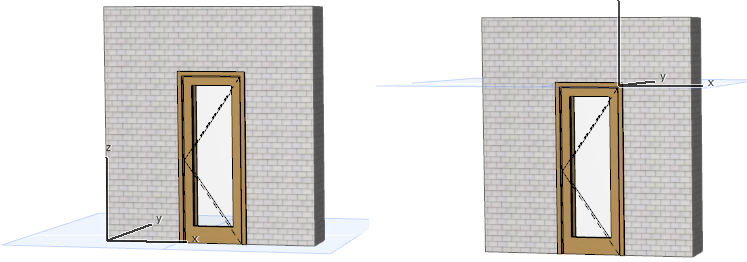

По умолчанию Начало Пользовательской Системы Координат совпадает с Началом Проектной Системы Координат. Начало Пользовательской Системы Координат можно переместить куда угодно, что позволяет вам задать “текущую точку отсчета” практически в любом удобном месте.

Существуют три способа перемещения Пользовательского Начала Координат:

Наведите курсор на любую вершину элемента и сделайте щелчок мышью при нажатых клавишах Alt + Shift (Mac: Opt + Shift).
В любой точке модельного окна: Нажмите кнопку Задать Пользовательское Начало в панели Координат или в табло команд Вспомогательных Средств, затем щелкните в любом месте рабочего пространства. Начало Координат переместится в указанную точку.

См. также Плоскость Редактирования в 3D-окне.
Воспользуйтесь Опорным Элементом Построения в качестве Пользовательского Начала Координат:
При осуществлении позиционирования по Линии Построения, Пользовательское Начало Координат автоматически перемещается в ближайшую Опорную Точку Построения. Расположение Пользовательского Начала Координат помечается голубым символом X.

Прим.: Опорные Точки не действуют в том случае, если Пользовательское Начало Координат было перемещено вручную.

Возврат Пользовательского Начала Координат в Исходное Положение

Чтобы вернуть Пользовательское Начало в Начало Координат Проекта, сделайте двойной щелчок на кнопке Пользовательского Начала в панели Координат или в табло команд Вспомогательных Средств.
