Позиционирование по Сетке

Функция Позиционирования Курсора (клавишная команда Alt+S) повышает точность графического создания элементов. Если позиционирование курсора активировано, то курсор всегда позиционируется по линиям Конструкторской или Шаговой Сетки.

Активация Позиционирования Курсора

Выполните одно из следующих действий:

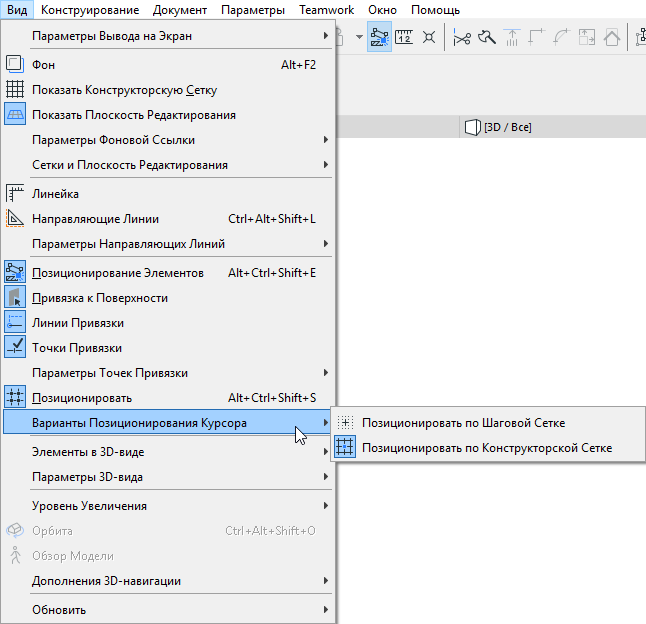

  • Воспользуйтесь командой меню Вид > Варианты Позиционирования Курсора и выберите вариант Позиционировать по Шаговой Сетке или Позиционировать по Конструкторской Сетке.

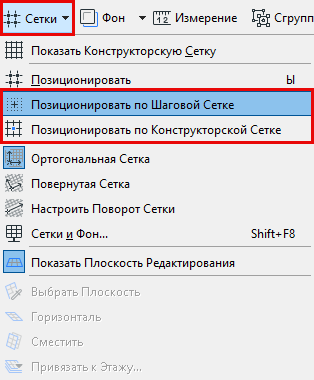

  • Воспользуйтесь переключателем Позиционирования по Шаговой Сетке или Позиционирования по Конструкторской Сетке, присутствующим в Стандартном Табло Команд (если доступно).

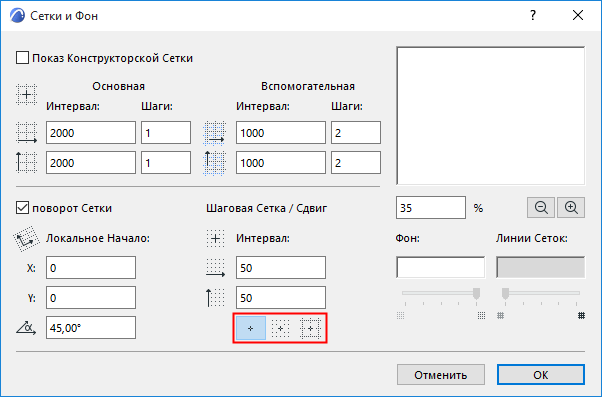

  • Активируйте команду Вид > Сетки и Плоскость Редактирования > Сетки и Фон и нажмите одну из трех кнопок Позиционирования.

    • Позиционирование Отключено
    • Позиционирование по Шаговой Сетке
    • Позиционирование по Конструкторской Сетке

      Воспользуйтесь клавишной командой Shift+S для циклического переключения вариантов позиционирования.

  • Активируйте команду Вид > Позиционировать. Функция позиционирования активирует ту систему сеток, которая использовалась ранее: Конструкторскую или Шаговую. (Клавишная Команда: Alt+S)

Деактивация Позиционирования Курсора

Выполните одно из следующих действий:

  • Воспользуйтесь клавишной командой Alt+S или
  • Деактивируйте переключатель Вид > Позиционировать.
