Параметры Волшебной Палочки

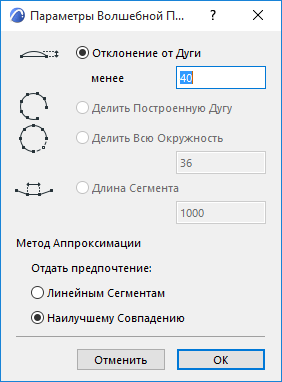

Команда Конструирование > Параметры Волшебной Палочки позволяет открыть одноименный диалог.
Аппроксимация кривых при создании криволинейных Стен и многоугольных элементов на основе Дуг, Окружностей и Сплайнов осуществляется в соответствии с настройками диалога Параметров Волшебной Палочки.
Расположенные справа переключатели предназначены для выбора метода аппроксимации.
- По Наилучшему Совпадению: Создаваемые криволинейные сегменты по возможности наиболее близко повторяют форму Окружности, Дуги или Сплайна.
- По Линейным Сегментам: При аппроксимации используются только прямолинейные отрезки.
Четыре переключателя, находящиеся слева, предназначены для указания способа аппроксимации линейными сегментами.
- Отклонение от Дуги: Позволяет задать максимальное отклонение сторон многоугольника от исходной кривой.
- Делить Построенную Дугу: Позволяет задать количество сегментов, на которые должны делиться дуги.
- Делить Всю Окружность: Позволяет задать количество сегментов, на которые должны делиться окружности. В этом случае для дуг используется пропорционально меньшее число сегментов, чем указанное для полных окружностей.
- Длина Сегмента: При аппроксимации создаются сегменты заданной длины.
