Смещение Элементов по Вертикали

Команда Сместить по Вертикали позволяет перемещать выбранные элементы по оси Z.

Для получения информации о перемещении по вертикали точек 3D-сеток См. Редактирование возвышения вершины 3D-сетки.

На Плане Этажа и в окнах Разрезов/Фасадов/Разверток:

Выберите элемент.

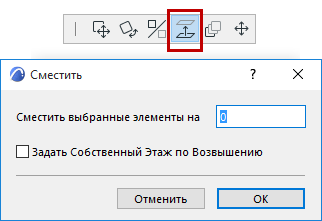

Активируйте команду Редактор > Изменить Расположение > Сместить по Вертикали или воспользуйтесь соответствующей кнопкой Локальной Панели.
В результате будет открыт диалог Смещения по Вертикали.
Введите нужное значение для перемещения элемента вверх или вниз.

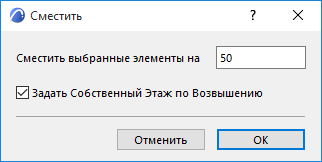

Чтобы задать Собственный Этаж элемента в соответствии с новой отметкой элемента , отметьте маркер Установить Собственный Этаж по Возвышению.
Нажмите кнопку ОК.

Команда очень удобна для изменения возвышения большого числа взаимосвязанных элементов (например, стен, деталей ландшафта, светильников и т.п.), поскольку перемещение выполняется с сохранением расположения элементов относительно друг друга. Это лучший способ сохранить вертикальную взаимосвязь между объектами при их перемещении.

Прим.: В окне Разреза/Фасада/Развертки можно сместить элемент по вертикали обычным его перетаскиванием.

См. также Изменение Собственного Этажа Согласно Возвышению.

В 3D-окне (Путем Перемещения):

Выберите элемент.
Активируйте команду Перемещения, присутствующую в Локальной Панели.
Переместите элемент вдоль оси Z или укажите расстояние при помощи цифрового ввода. Обратите внимание, что Линии Привязки обозначают местоположение уровня этажа для облегчения размещения элементов.

В 3D-окне (при помощи команды Сместить по Вертикали):

Активируйте команду Редактор > Изменить Расположение > Сместить по Вертикали.
В результате будет открыт диалог Смещения по Вертикали.
Введите нужное значение для перемещения элемента вверх или вниз.
Чтобы задать Собственный Этаж элемента в соответствии с новой отметкой элемента , отметьте маркер Установить Собственный Этаж по Возвышению.
Нажмите кнопку OK.
