Распределение Элементов

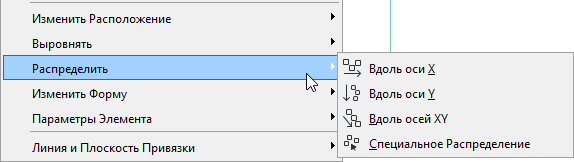

Данные команды (Редактор > Распределение) позволяют распределить выбранные элементы с использованием различных критериев:

См. также описание функции Распределения для команды Тиражирования Тиражирование Элементов.

Команды Распределения становятся доступны только при выборе, как минимум, двух элементов.

Archicad  определяет правую/левую/верхнюю/нижнюю/центральную точку элемента на основе (невидимого) габаритного контейнера вокруг элемента.

Предположим, мы хотим распределить объекты данных угловых столов:

Archicad  будет использовать центральную точку габаритного прямоугольника стола (показан красным цветом):

Вдоль оси Х: Два крайних выбранных элемента остаются на месте; остальные элементы равномерно распределяются между ними.

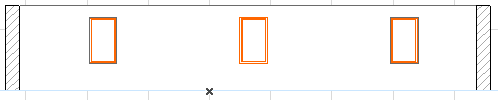

Предположим, что три окна равномерно распределены вдоль стены.

• В результате сделанных изменений стена была удлинена и в ней появились два новых окна.

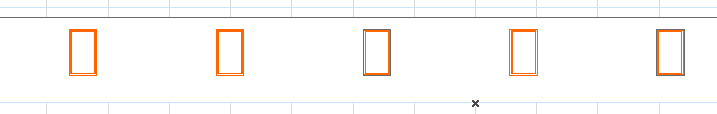

Чтобы равномерно распределить все окна вдоль стены, следует выбрать окна и активировать команду Редактор > Распределение > Вдоль оси X.

Вдоль оси Y: Два крайних (по вертикали) выбранных элемента остаются на месте; остальные элементы равномерно распределяются между ними.

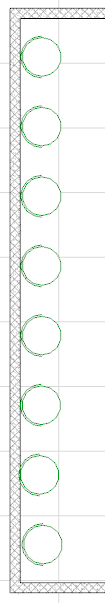

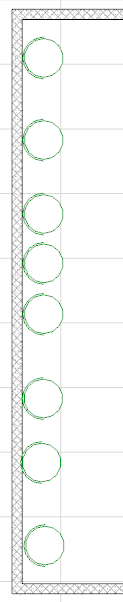

Например, мы хотим равномерно распределить стулья вдоль задней стены комнаты. Выберем все стулья и воспользуемся командой Редактор > Распределение > Вдоль оси Y.



Вдоль осей XY: Два выбранных элемента (в верхнем левом и нижнем правом углах массива) остаются на месте, а остальные равномерно распределяются вдоль диагонали XY.

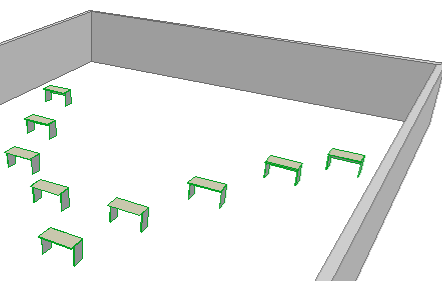

Например, расстановка девяти столов несколько напоминает символ V.

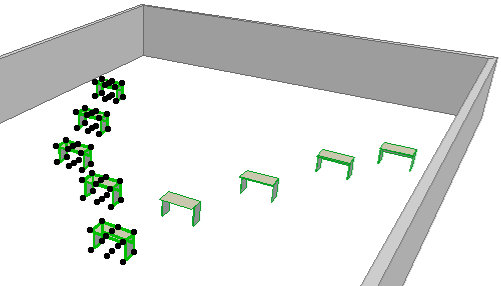

Чтобы расположить объекты в точном соответствии с этим символом, выберем группу из 5 столов и активируем команду Редактор > Распределение > Вдоль осей XY.

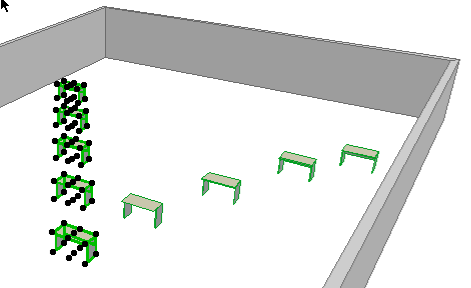

Первая группа:



Повторим эту же процедуру для второй группы столов.

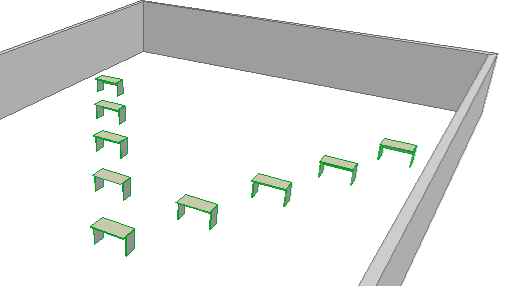

Конечный результат:
