Базирование Элементов

Команда Базировать позволяет привести (удлиняя или укорачивая) выбранные элементы к общей базе, в качестве которой может использоваться прямая, дуга или ребро элемента.

Можно базировать следующие типы элементов: Стены, Балки, Ограждения, Элементы MEP-трасс, Дуги и Линии.

Пересечение односкатных крыш и Подрезка удаленными крышами.

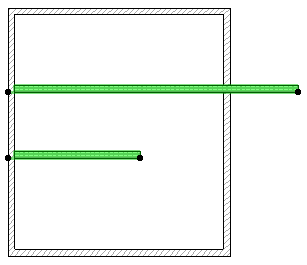

1. Выберите элементы, которые требуется базировать.
2. Активируйте команду меню Редактор > Изменить Форму > Базировать (она также присутствует в Стандартном табло команд).

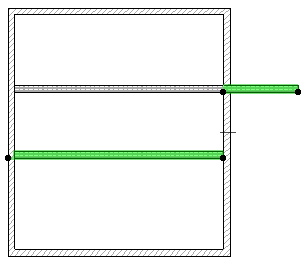

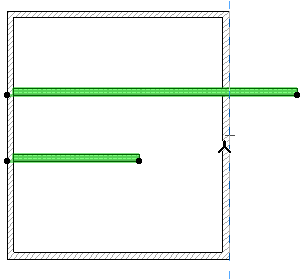

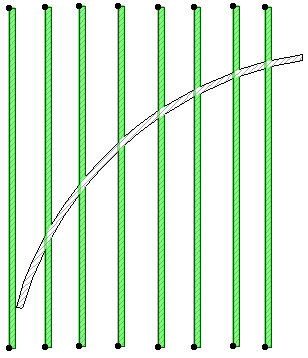

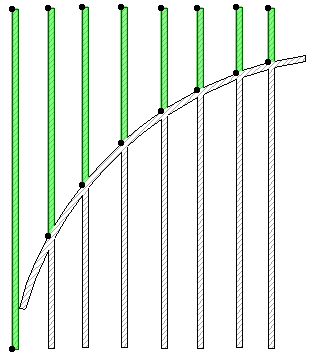

3. Двумя щелчками мыши задайте временный вектор или укажите существующую прямую, дугу, окружность, стену или сторону многоугольника. Выбранные элементы пересекающиеся (фактически или при их удлинении) с указанной прямой/дугой/контуром или вектором, будут либо укорочены до точки пересечения с заданной базой, либо продлены до соприкосновения с ней. Базированию подвергаются только те элементы, которые пересекаются фактически или при их удлинении с выбранной дугой, прямой или контуром.



   Прим.: Если указанное ребро является торцом Перекрытия, то процесс полностью идентичен Выравниванию Элементов по Перекрытиям.

   См. Выравнивание Элементов по Перекрытиям.

Команду Базирования можно использовать на Плане Этажа и в 3D-окнах, а для чертежных 2D-элементов - в окнах Разреза/Фасада, 3D-документа и Детали/Рабочего Листа. В 3D-окне можно произвести базирование выбранной стены или балки к вертикальной плоскости.
