Отсечение Элементов Ножницами

Команда Отсечения позволяет удалить часть элемента, располагающуюся за точкой его пересечения с другим элементом или находящуюся между двумя точками пересечения с элементами.

Команду Отсечения можно использовать для элементов Стен, Балок, Линий, Окружностей, Дуг и Сплайнов.

Чтобы отсечь элемент:

  • Активируйте команду Редактор > Изменить Форму > Отсечь или нажмите и удерживайте клавишу Ctrl (Windows) или Cmd (Mac).
  • Наведите принявший форму Ножниц курсор на ту часть элемента, которую следует удалить, затем сделайте щелчок мышью.
    Прим.: В 3D-окне можно также сделать щелчок на отсекаемой поверхности Стены или Балки.
  • Указанная часть элемента, расположенная между ближайшими точками пересечения, будет отсечена.

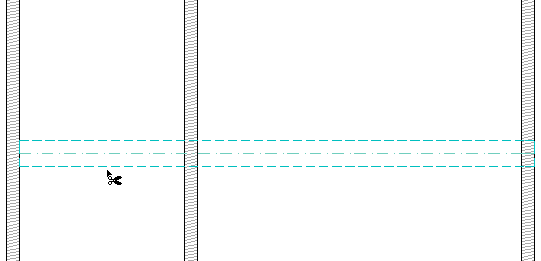

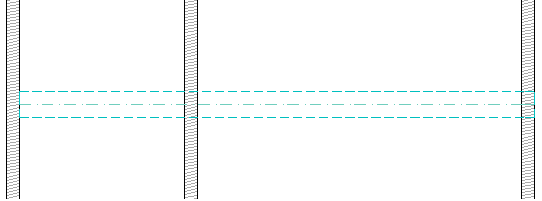

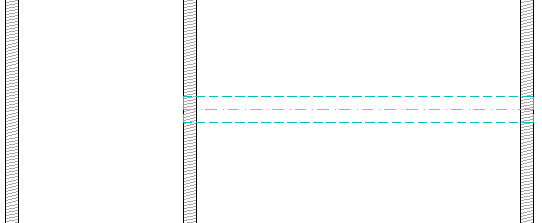

В приведенном ниже примере мы отсекаем левую часть балки, расположенную между двумя стенами.
