Перемещение, Поворот, Зеркальное Отражение Копий Элементов

Чтобы выполнить Перемещение, Поворот или Зеркальной Отражение одной копии выбранного элемента, выполните одно из следуюющих действий:

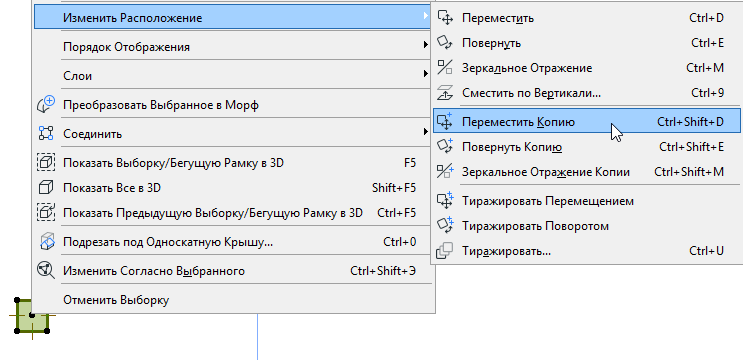

  • Выберите нужную команду в меню Редактор > Изменить Расположение или в Контекстном меню.

  • Нажмите кнопку в Локальной Панели кнопку Перемещение/Вращение/Зеркальное Отражение, а затем нажмите клавишу Ctrl (Windows) или Alt/Opt (Mac). При этом возле курсора появляется небольшой символ +; нажмите клавишу Ctrl еще раз для отмены функции Копирования. Щелчком мыши разместите созданную копию. Копия элемента окажется выбранной вместо оригинала.

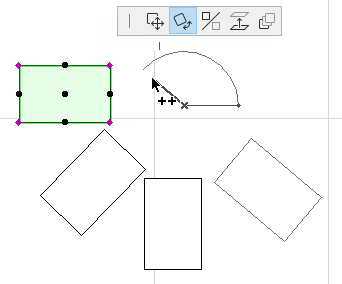

  • Для Перемещения или Поворота нескольких копий выбранного элемента воспользуйтесь соответствующей командой контекстного меню или меню Редактор > Изменить Расположение (или сочетанием клавиш Ctrl + Alt (Windows) и Cmd + Opt/Alt (Mac)). Возле курсора появятся символы “++”. Сделайте щелчок на элементе для перемещения или поворота его копии. Данная операция позволяет создать любое количество копий элемента. Двойной щелчок мышью завершает операцию.

    DragMultipleCopiesStart.PNG     MultipleRotate.PNG

    Прим.: Повернутые копии будут размещаться вдоль одной и той же оси поворота.

Этой функцией можно пользоваться в окнах Плана этажа, Разреза/Фасада/Развертки и в 3D-окне. В окне Чертежа Детали эта команда можно применяться для любых чертежных элементов. В 3D-окне функции Перемещения, Поворота и Зеркального Отражения действуют только по отношению к добавленным чертежным элементам.

Для создания одной или нескольких копий подобных элементов (не являющихся точными копиями):

См. Смещение Всех Ребер.
