Простой вытянутый свод: параллельно плану этажа

Используйте этот метод, чтобы сначала разместить сводообразный профиль оболочки и затем вытянуть его графически.

В данном случае профиль Оболочки всегда является полуокружностью (сводом). (Впоследствии этот профиль можно отредактировать.)

1. Активируйте Инструмент Оболочка, выберите геометрический вариант Вытягивание и Простой способ построения





   На Плане Этажа или в 3D-окне:

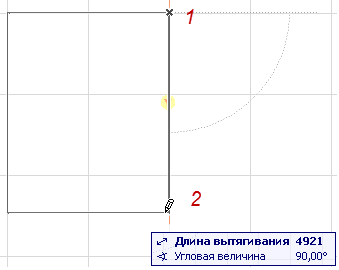

2. Щелкните два раза, чтобы определить длину вытягивания оболочки.
3. Щелкните еще раз для указания ширины профиля оболочки.
4. Оболочка построена.
