Простой вытянутый свод: перпендикулярно плану этажа

Используйте этот метод, чтобы сначала разместить сводообразный профиль оболочки и затем вытянуть вверх или вниз (перпендикулярно плану этажа).

В данном случае профиль Оболочки всегда является полуокружностью (сводом). (Впоследствии этот профиль можно отредактировать.)

На плане этажа

1. Активируйте Инструмент Оболочка, выберите геометрический вариант Вытягивание и Простой способ построения





2. Сделайте двойной щелчок в том месте, где хотите разместить оболочку. (Появляется временный профиль.) Возвышение ее основания зависит от значения, установленного в диалоговом окне Параметры оболочки.

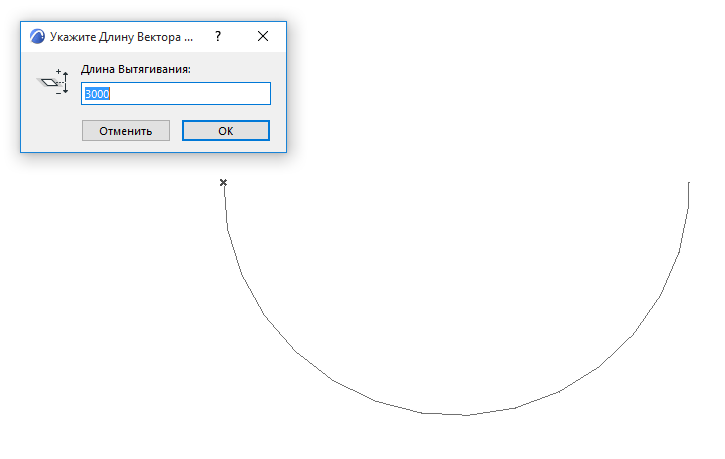

3. В открывшемся диалоговом окне укажите длину вытягивания оболочки. Положительное значение указывает на вытягивание вверх (по направлению к Вам). Отрицательное значение приведет к вытягиванию в сторону от Вас. Нажмите кнопку ОК для закрытия диалога.





4. Переместите курсор для определения расположения оболочки и затем щелкните для указания ширины профиля.

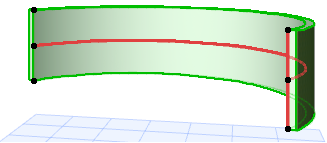

5. Оболочка построена.
