Оболочка вращения: простой способ построения



На Плане Этажа или в 3D-окне:

  1. Активируйте инструмент Оболочка, выберите геометрический вариант Вращение и способ построения Простой.

  2. Щелкните для определения оси оболочки в центре купола. (Первоначально ось располагается вертикально, однако позже можно будет задать угол ее наклона.)
  3. Переместите курсор для определения размера (ширины) оболочки. Щелкните в том месте, где хотите начать вращение оболочки вокруг ее оси.

  4. Переместите курсор и щелчком завершите определение угла вращения.

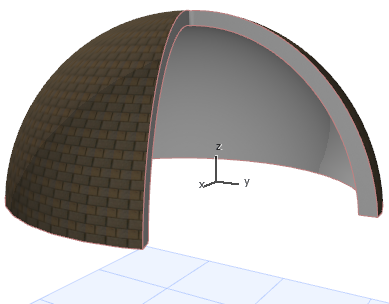

  5. Проверьте полученный результат в 3D-окне.
