Линейчатая сводчатая оболочка

Для создания линейчатой оболочки с помощью простого способа построения определяются два профиля на параллельных плоскостях. С помощью этого способа построения:

  • Первый профиль всегда является сводом.
  • Второй профиль всегда является прямой линией.

Сейчас мы расположим сводчатую линейчатую оболочку сверху данной сложной стены.


  1. Выберите инструмент Оболочка, геометрический вариант Линейчатый и способ построения Простой.


    На плане этажа

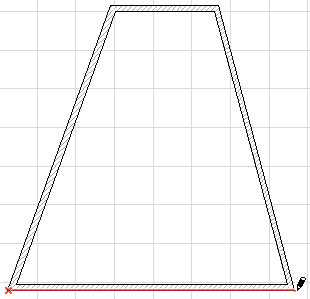

  2. Щелкните в каждой конечной точке нижнего сегмента стены для определения ширины первого сводчатого профиля.

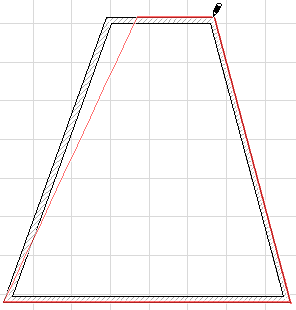

  3. Переместите курсор к противоположному сегменту стены и затем щелкните в каждой конечной точке этой стены для определения ширины второго прямолинейного профиля.

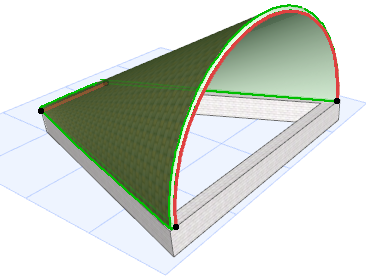

  4. Линейчатая сводчатая оболочка построена. Посмотрите результат в 3D


В 3D-окне

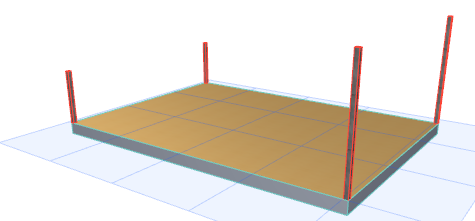

Сейчас мы поместим сводчатую линейчатую оболочку сверху двух пар колонн с разной высотой.


  1. Выберите инструмент Оболочка, геометрический вариант Линейчатый и способ построения Простой.

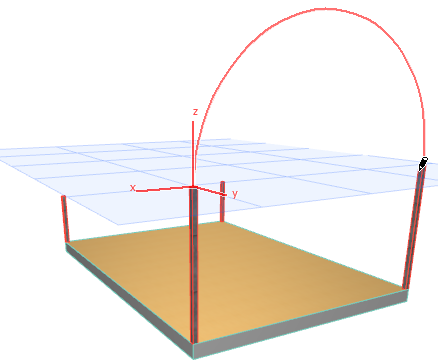

  2. Щелкните на каждой из двух колон, которые являются выше, для определения ширины первого сводчатого профиля.

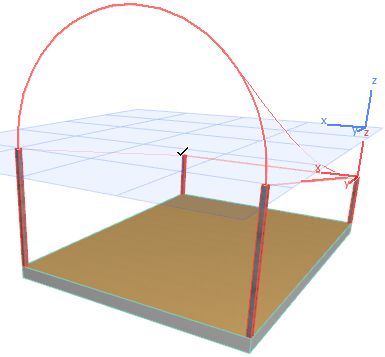

  3. Переместите курсор на противоположную сторону, где расположены более низкие колонны, и щелкните на них для определения ширины второго прямолинейного профиля.

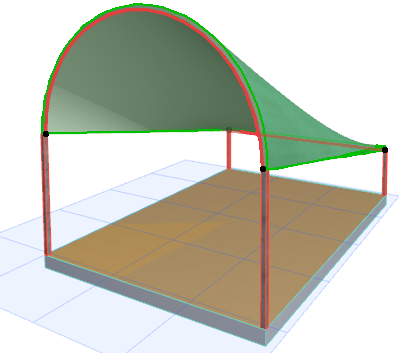

  4. Линейчатая сводчатая оболочка построена. Посмотрите результат в 3D
