Оболочка вытягивания: волнообразная крыша-навес

1. Активируйте Инструмент Оболочка, выберите геометрический вариант Вытягивание и Детальный способ построения.

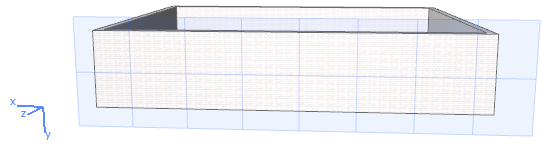

2. В 3D-окне щелкните на поверхности или в трех точках для определения плоскости ввода, на которой будет строиться профиль.

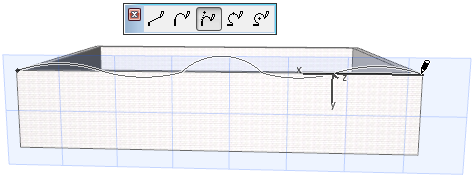

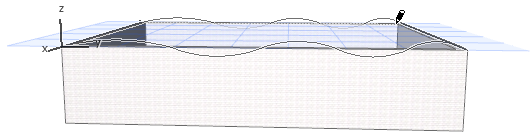

3. Постройте требуемый профиль, в данном случае волнообразную линию,  используя традиционные возможности локальной панели. Щелчком мыши завершите операцию.

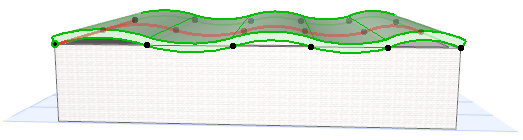

4. Теперь вытянем профиль: растянем его назад до задней стены и щелкнем для окончания построения оболочки. Проверьте полученный результат.

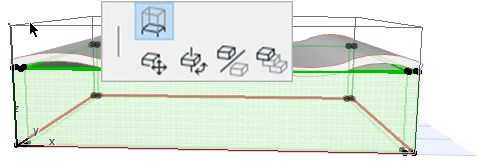

5. Увеличьте высоту стены таким образом, чтобы она пересекала оболочку, чтобы можно было отсечь стену оболочкой.

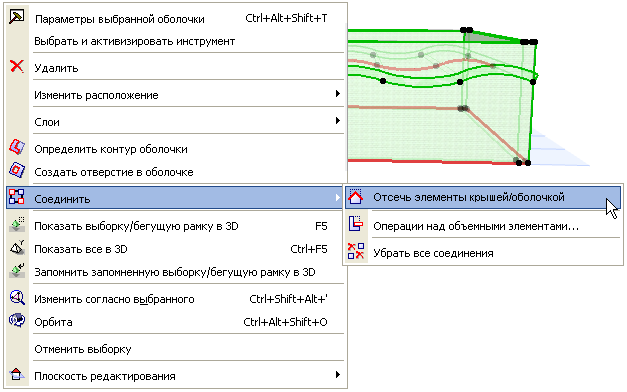

6. Выберите стену для отсечения и оболочку в качестве отсекающего элемента. При помощи контекстного меню активируйте команду Соединить > Отсечь Элементы Крышей/Оболочкой (эта команда также присутствует в Стандартном табло команд).





   Для получения дополнительной информации относительно соединения оболочек см. Отсечение элементов Крышами или Оболочками.

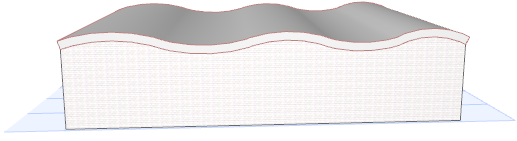

Проверьте полученный результат.
