Оболочка вращения: сложная дугообразная треугольная крыша

1. Находясь на плане этажа, активируйте инструмент Оболочка, выберите геометрический вариант Вращение и способ построения Простой.





2. Постройте оболочку вращения с углом поворота 45 градусов.

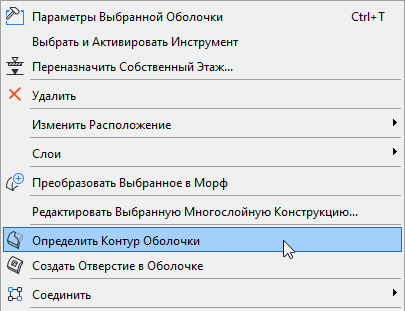

3. При выбранной оболочке в контекстном меню выберите команду Определить контур оболочки.
4. Определите квадратный контур, с помощью которого будет произведено сечение ребра оболочки, это показано ниже. Проверьте полученный результат в 3D-окне.













5. Вернитесь на план этажа, зеркально отразите копию этой оболочки.
6. Переместите вторую оболочку так, чтобы она расположилась рядом с первой.









7. Переместите вторую оболочку немного вверх по оси Y таким образом, чтобы она пересеклась с первой оболочкой (это облегчит выполнение операции отсечения этих элементов относительно друг друга.) Проверьте полученный результат в 3D-окне.

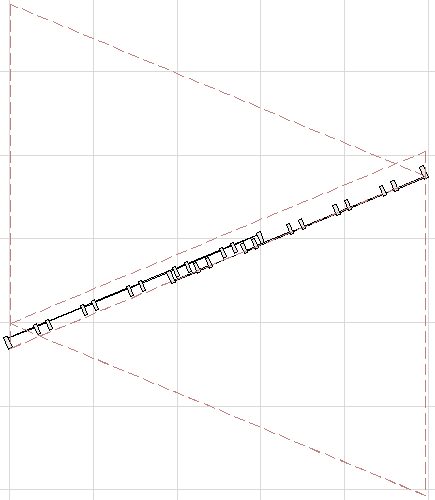

8. Вернитесь в 2D-окно. Постройте две навесные стены, направленные в противоположные стороны и проходящие между двумя оболочками, как это показано ниже.





9. Посмотрите результат в 3D
10. Поместите навесные стены в нужное место. Для этого приподнимите навесную стену и затем переместите ее верхний угол, чтобы он получил нужную высоту.





11. Теперь последовательно выберите каждую из Навесных Стен и отсеките ее каждой из оболочек так, как это описано далее.

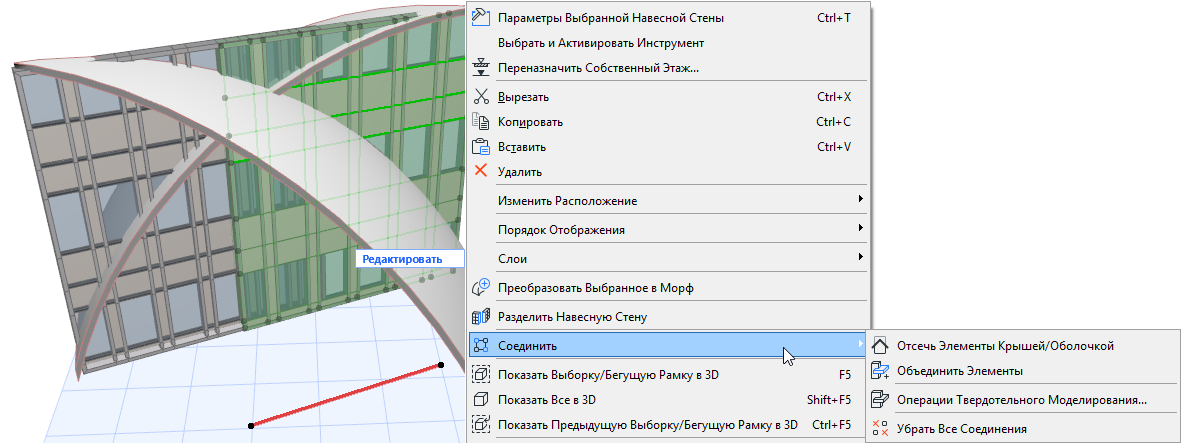

• Выберите одну из Навесных Стен и активируйте команду Соединить > Отсечь Элементы Крышей/Оболочкой (также присутствующей в Стандартном табло команд).

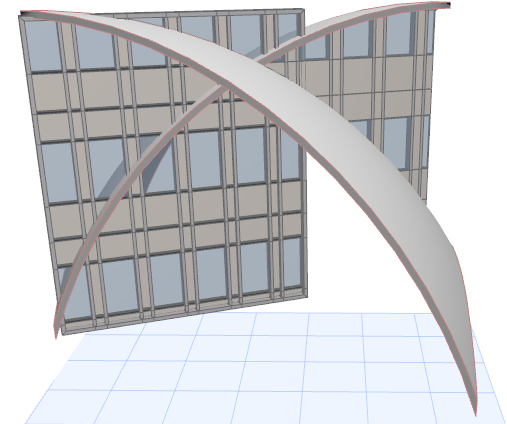

• При этом выбранная стена отсекается каждой из двух оболочек.





• Теперь выберите вторую навесную стены и отсеките ее под каждую из этих двух оболочек.





• Произведите тиражирование полученной конструкции.
