Оболочка вращения: определение контуров в сечении

Сейчас мы построим несколько оболочек вращения, имеющих общую точку их профилей и немного сдвинутых относительно друг друга.

Затем в окне разреза выберем каждую из оболочек индивидуально и начертим ее контур в виде прямоугольника, используя при этом уменьшающиеся по размеру прямоугольники. В результате получим несколько перекрывающихся сегментов оболочки, каждая из которых немного отличается по размеру от предыдущей.

1. Убедитесь, что возвышение оболочки установлено в 0.

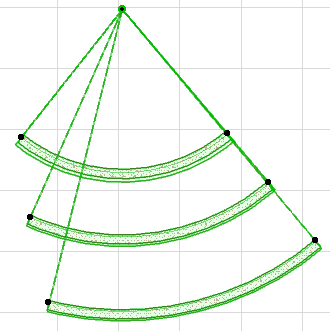

2. Начертите на плане этажа первую оболочку вращения, как это показано ниже.





3. Начертите еще две оболочки вращения, имеющие ту же начальную точку профиля, но немного больше предыдущей и расположенных с небольшим смещением относительно предыдущей.

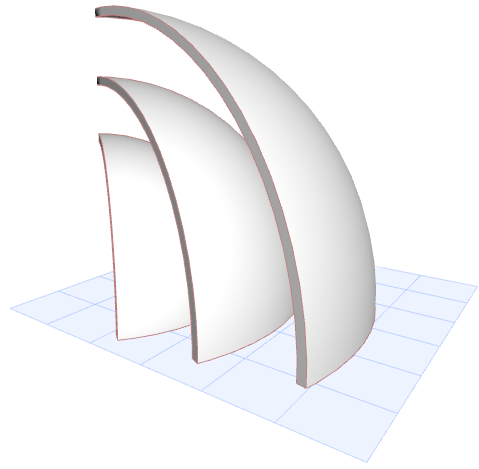

4. Проверьте полученный результат в 3D-окне.





5. Теперь создадим сечение для этих оболочек и откроем окно разреза.

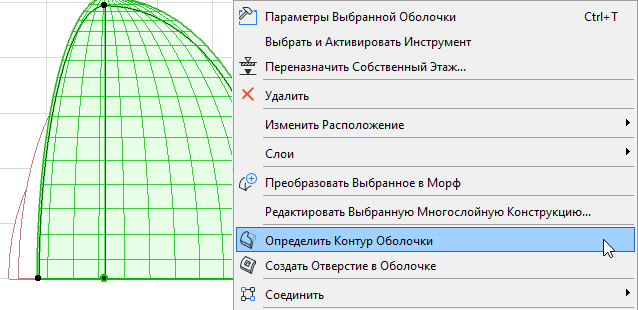

6. Выберите ближайшую Оболочку. При помощи контекстного меню активируйте команду Определения Контура Оболочки.

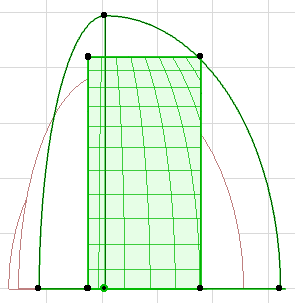

7. Задайте прямоугольный контур.









8. Выберите другие две Оболочки и укажите для них прямоугольные контуры.

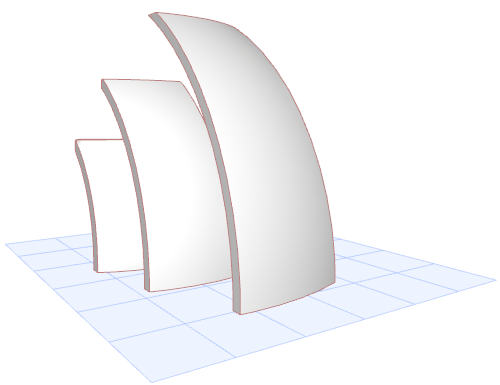

9. Проверьте результат в 3D и, если необходимо, внесите изменения.
