Линейчатая Оболочка: Оболочка над Теннисным Кортом

Создадим Оболочку над теннисным кортом.

1. Разместите объект теннисного корта.

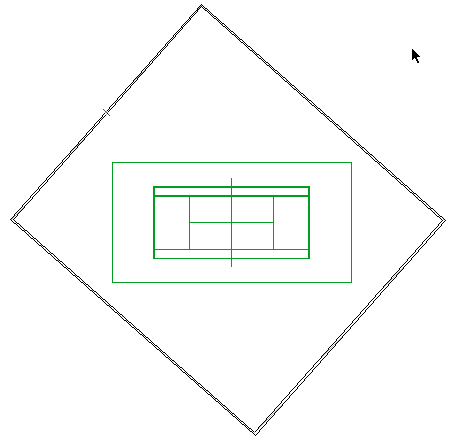

2. Начертите прямоугольник стен вокруг корта под углом в 45 градусов; эти стену послужат в качестве контура привязки для построения профилей линейчатой оболочки (по завершению построения они будут удалены).





Разместим линейчатую оболочку над стенами:

1. Перейдите в 3D-окно и активируйте инструмент Оболочка, выберите геометрический вариант Линейчатый и способ построения Детальный.

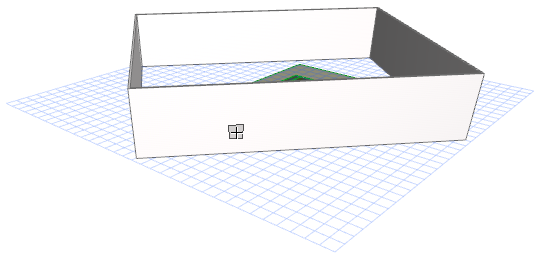

2. Определите первую плоскость ввода на одной из сторон прямоугольной стены. Для этого щелкните на внешней поверхности стены.

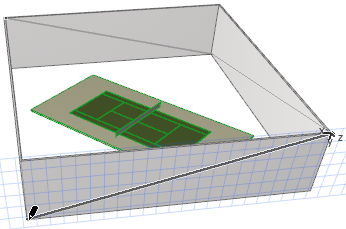

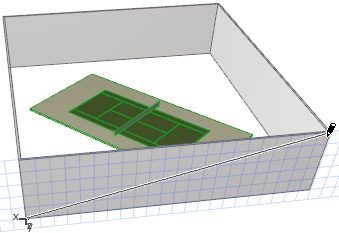

3. Начертите линию от одного верхнего угла к другому и двойным щелчком завершите построение первого профиля в виде прямой диагональной линии, как это показано ниже.





4. В 3D-окне разверните вид так, чтобы ближайшей к Вам оказалась противоположная стена. Определите вторую плоскость ввода с внешней стороны этой противоположной стены щелчком на этой поверхности.
5. На этой плоскости начертите второй профиль, чтобы в результате мы получили приводимый ниже профиль. Для этого следует провести прямую диагональную линию. Двойным щелчком завершите операцию.

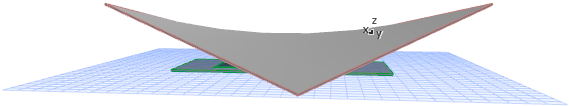

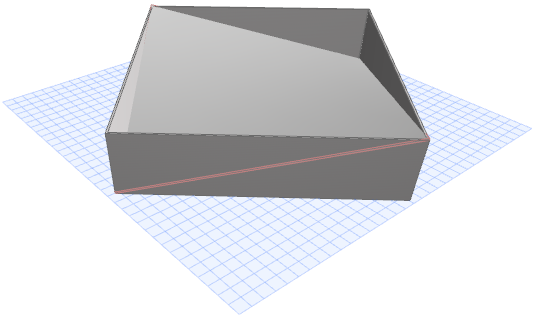

Построение Оболочки завершено.

Теперь Вы можете удалить стены и посмотреть на полученный результат.

Сейчас определим контур оболочки.

1. Перейдите на План Этажа.

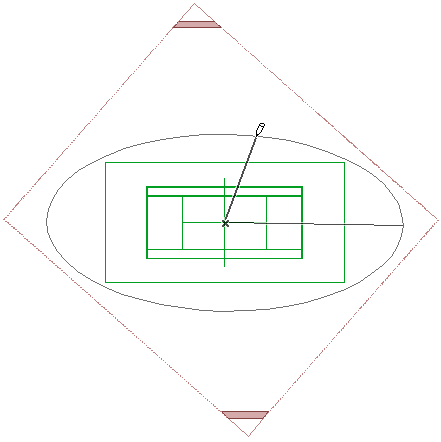

2. С помощью инструмента Окружность начертите эллипс требуемой формы на крыше стадиона.

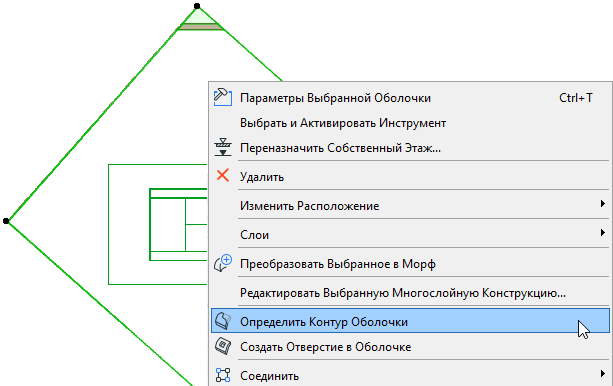

3. Выберите оболочку. При помощи контекстного меню активируйте команду Определения Контура Оболочки.

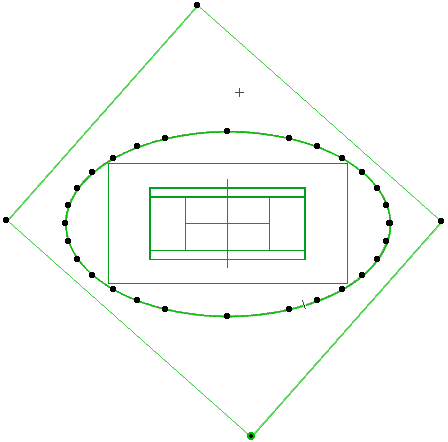

4. С помощью волшебной палочки (нажата клавиша пробела) щелкните на эллипсе для определения эллипсообразного контура оболочки. (Затем Вы можете удалить элемент эллипса.)

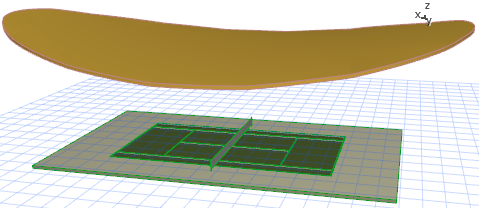

5. Посмотрите результат в 3D
6. Постройте окружающие стены, чтобы придать построенной конструкции вид стадиона и затем отсеките их оболочкой.
