Линейчатая Оболочка: скрученная башня
- Выберите инструмент Оболочка, геометрический вариант Линейчатый и способ построения Детальный.
- На плане этажа начертите многоугольник первого профиля (его плоскость лежит на плане этажа). В данном случае следует нарисовать квадрат. Двойным щелчком завершите построение многоугольника первого профиля.

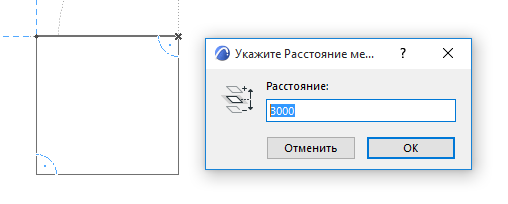

- В открывшемся диалоговом окне укажите расстояние между двумя плоскостями профилей создаваемой оболочки (то есть между первым уже построенным профилем и вторым, который Вы собираетесь построить).
- Теперь начертите многоугольник второго профиля, плоскость которого параллельна плоскости первого профиля. Мы чертим повернутый квадрат (он показан красным цветом). Визуальная обратная связь показывает фигуру линейчатой оболочки.
- Двойным щелчком завершите построение многоугольника и оболочки.
- Проверьте полученный результат в 3D-окне.
