Создание отверстия в оболочке

На плане этажа или в окне разреза:

  1. Выберите оболочку на плане этажа или в разрезе.

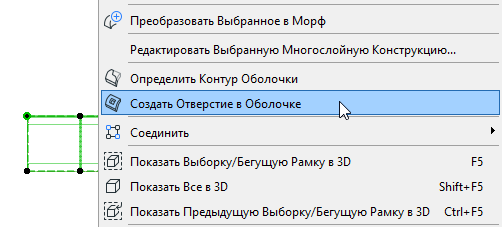

  2. В контекстном меню выберите команду Создать отверстие в оболочке.

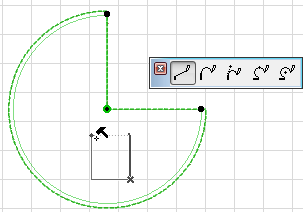

  3. Начертите многоугольник отверстия на оболочке. (Плоскостью отверстия является план этажа, однако Вы сможете изменить ее позже.)

    См. Редактирование отверстия оболочки.

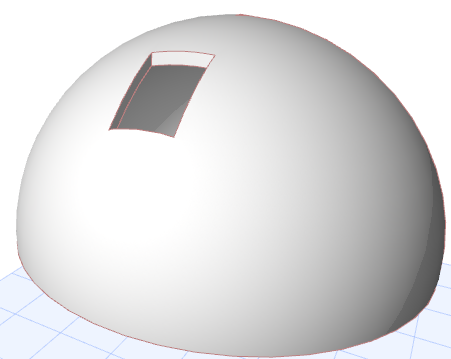

  4. Проверьте результат в 3D:


В 3D-окне

  1. Выберите оболочку.
  2. В контекстном меню выберите команду Создать отверстие в оболочке.

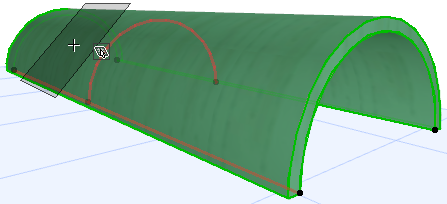

  3. Выберите плоскость ввода, на которой будет рисоваться отверстие. Используйте визуальную обратную связь для выбора требуемое плоскости. (Вы можете выбрать любую плоскость в модели; не обязательно, чтобы она была на поверхности оболочки.)

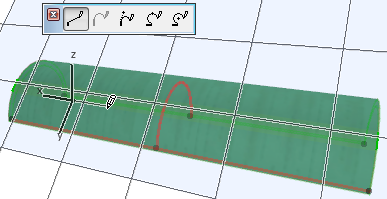

  4. Начертите требуемый многоугольник отверстия на плоскости ввода. В дальнейшем Вы сможете отредактировать его.

    См. Редактирование отверстия оболочки.

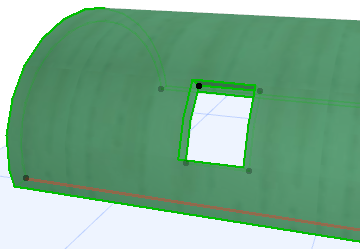

  5. Проверьте полученный результат.


Смотреть видео

Отверстия оболочки в интерактивном каталоге

Спецификации отверстий оболочек (например, площадь поверхности, периметр) могут быть приведены в интерактивном каталоге. Как и для других элементов, Вы можете установить определенные предпочтения (“правила для проведения расчетов”) относительно размеров отверстий, которые принимаются в расчет при вычислении объема и поверхности оболочки.

Для получения подробной информации см. Правила Расчетов в Параметрах Рабочей Среды.
