Определение контура оболочки

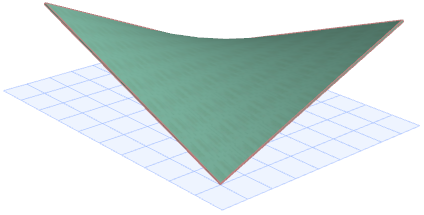

Предположим, что надо построить линейчатую оболочку, приведенную выше.

Оболочке можно придать требуемую форму посредством определения ее контура.

1. Перейдите в окно плана этажа или разреза:
2. Выберите оболочку.

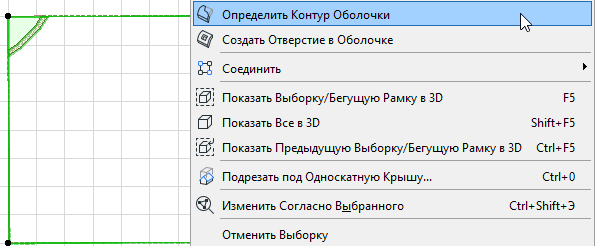

3. В контекстном меню выберите команду Определить контур оболочки.

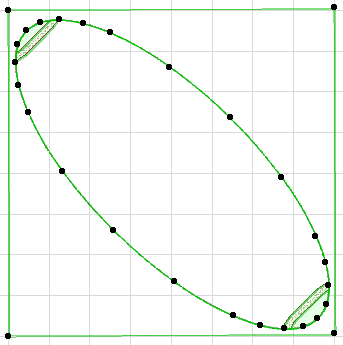

4. Начертите требуемый многоугольник. В нашем случае мы рисуем эллипс: (либо воспользуйтесь волшебной палочкой по отношению к уже существующему многоугольнику.)

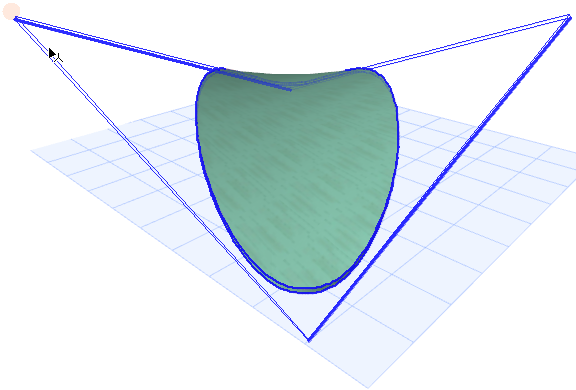

5. Щелчком завершите построение многоугольника. Произошло отсечение оболочки согласно указанного контура.









   См. также Редактирование контура оболочки.
